Drehmaschinen

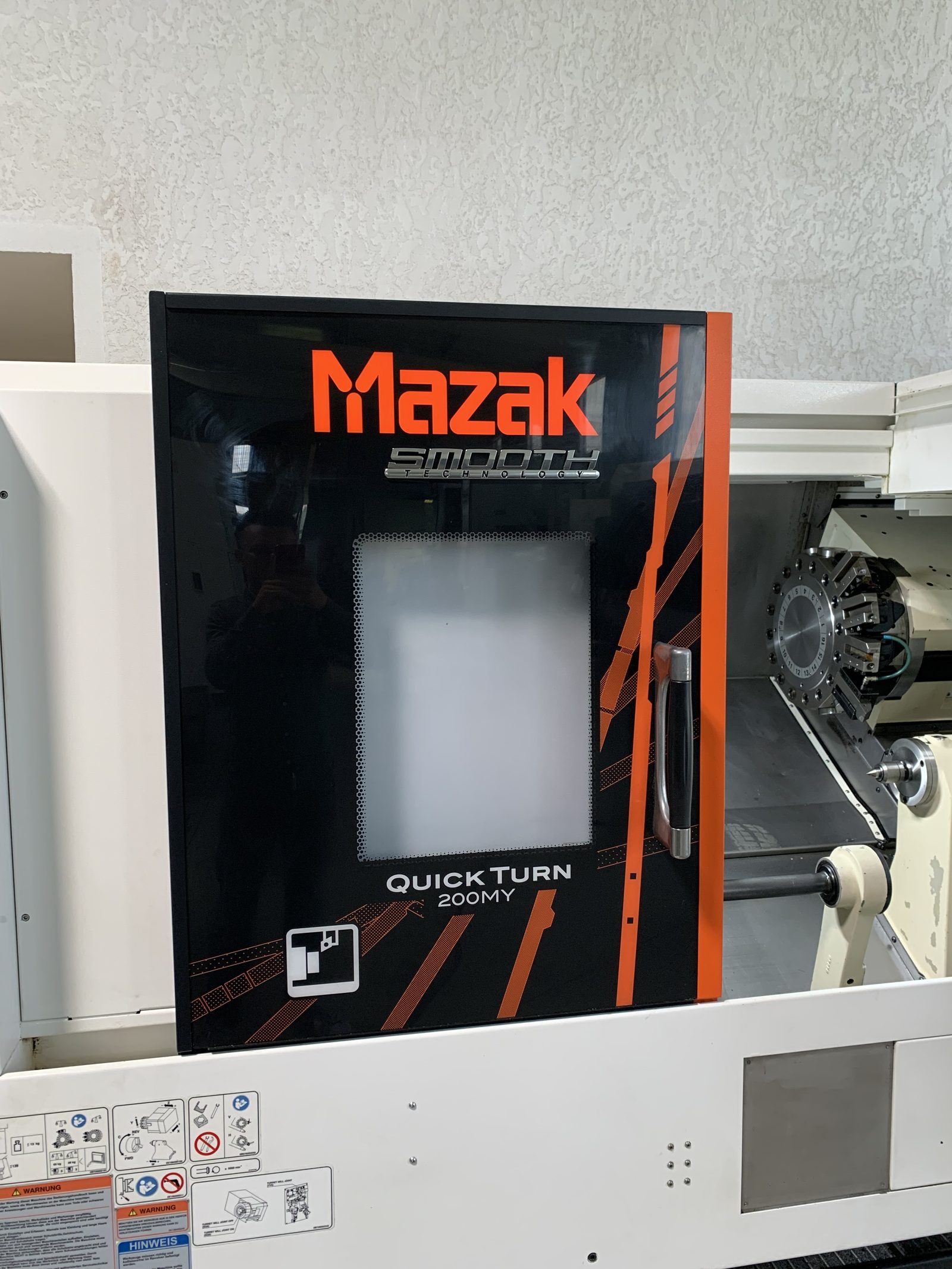

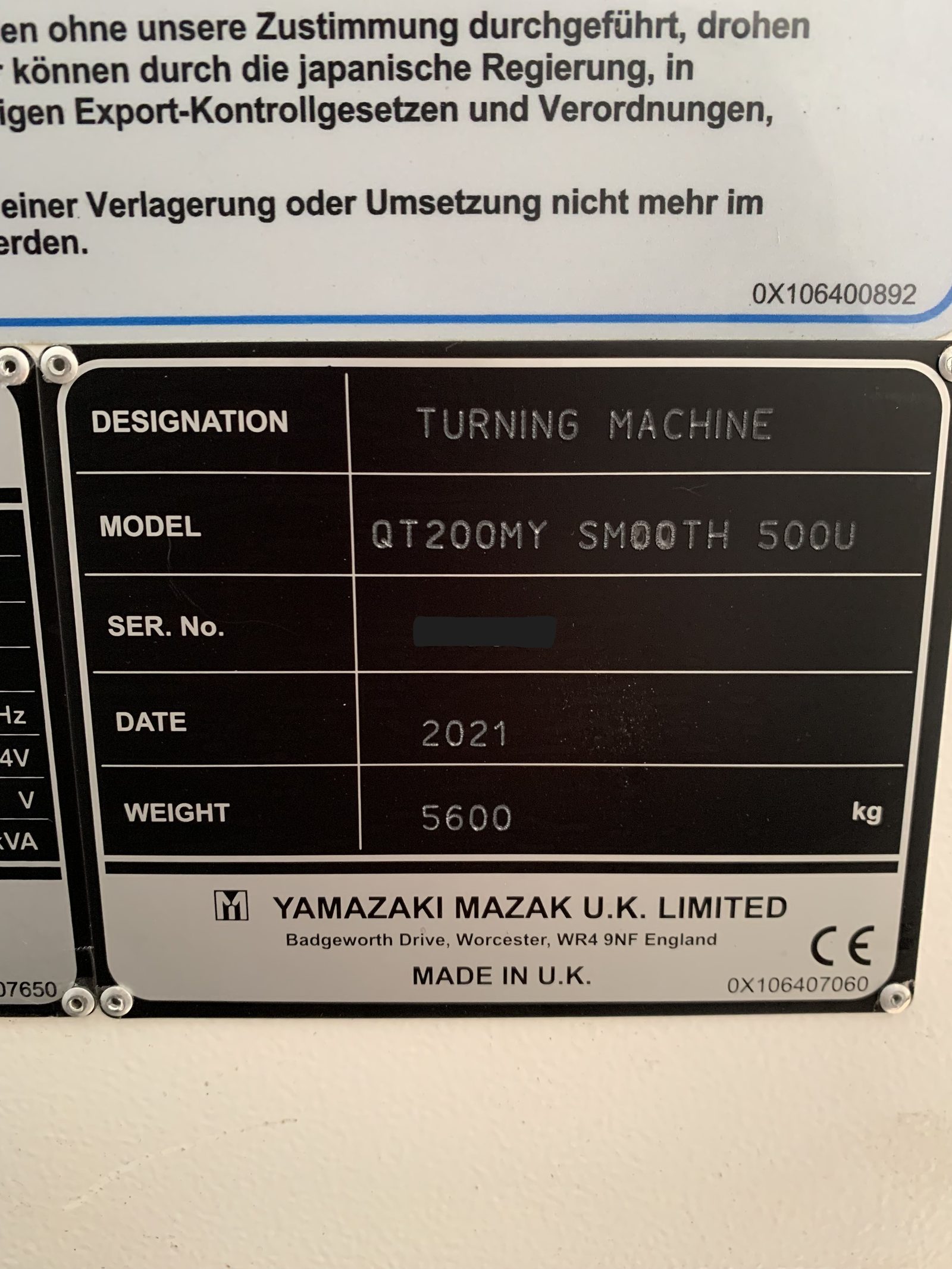

Mazak QUICK TURN 200MY

Technische Daten

Ausstattung

• Y-Achse
• Automatisierungspaket mit Teilefänger
• Schnittstelle für Roboter und Stangenlader
• Werkzeugrevolver VDI 40 mit Schnellwechselfunktion
• Kitagawa-Kraftspannfutter BB208A615 (8 Zoll) mit Spannzylinder SR1566C
• Reitstock, 550 mm Verfahrweg
• KSS-Nebelabsauganlage LNS Fox WS 2-1000
• Späneförderer (Mayfran)

Beschreibung

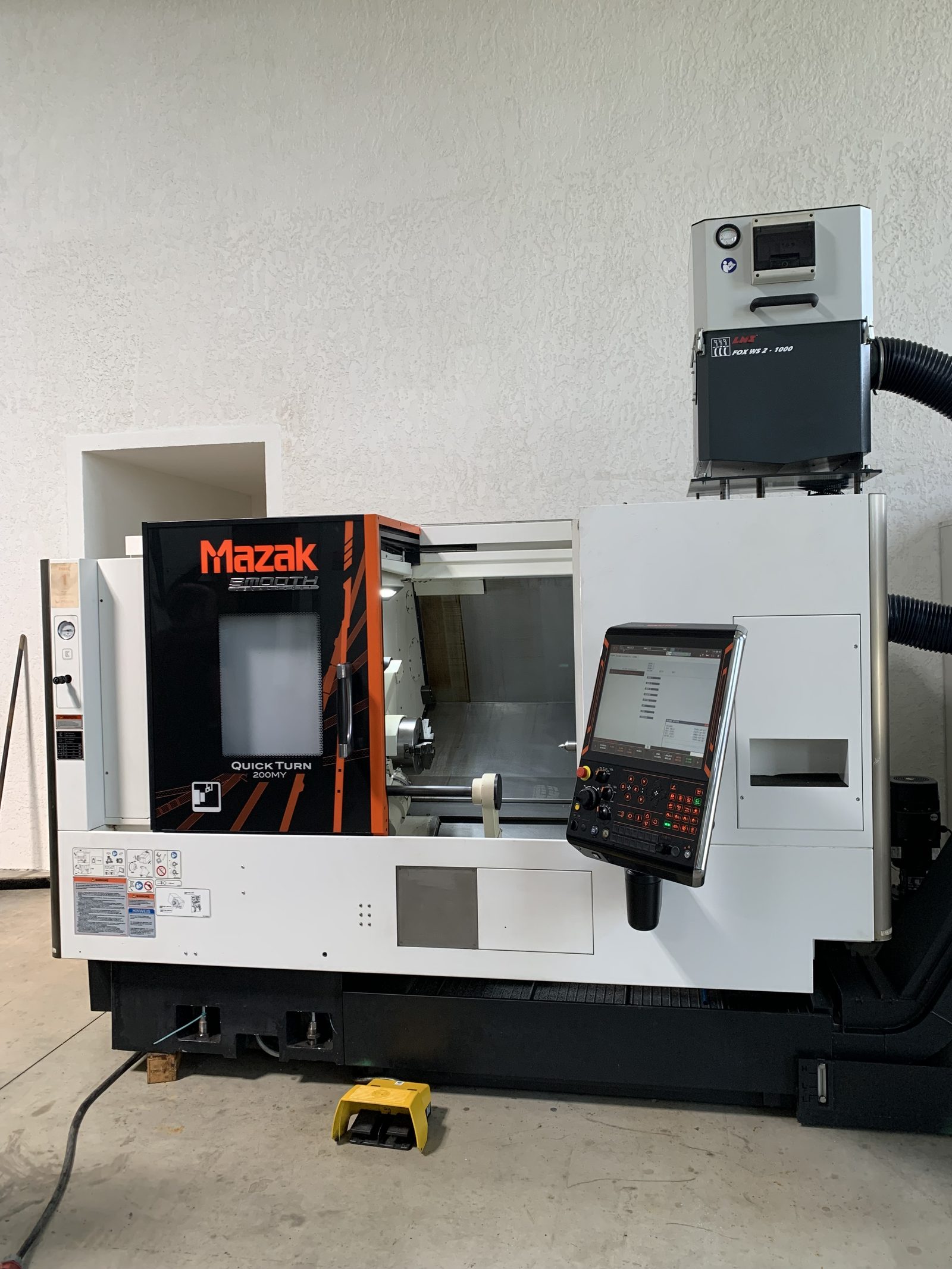

CNC-Drehmaschine in Universal-Ausführung mit Y-Achse und Automatisierungspaket —
vorbereitet für den Anschluss von Roboter und Stangenlader.

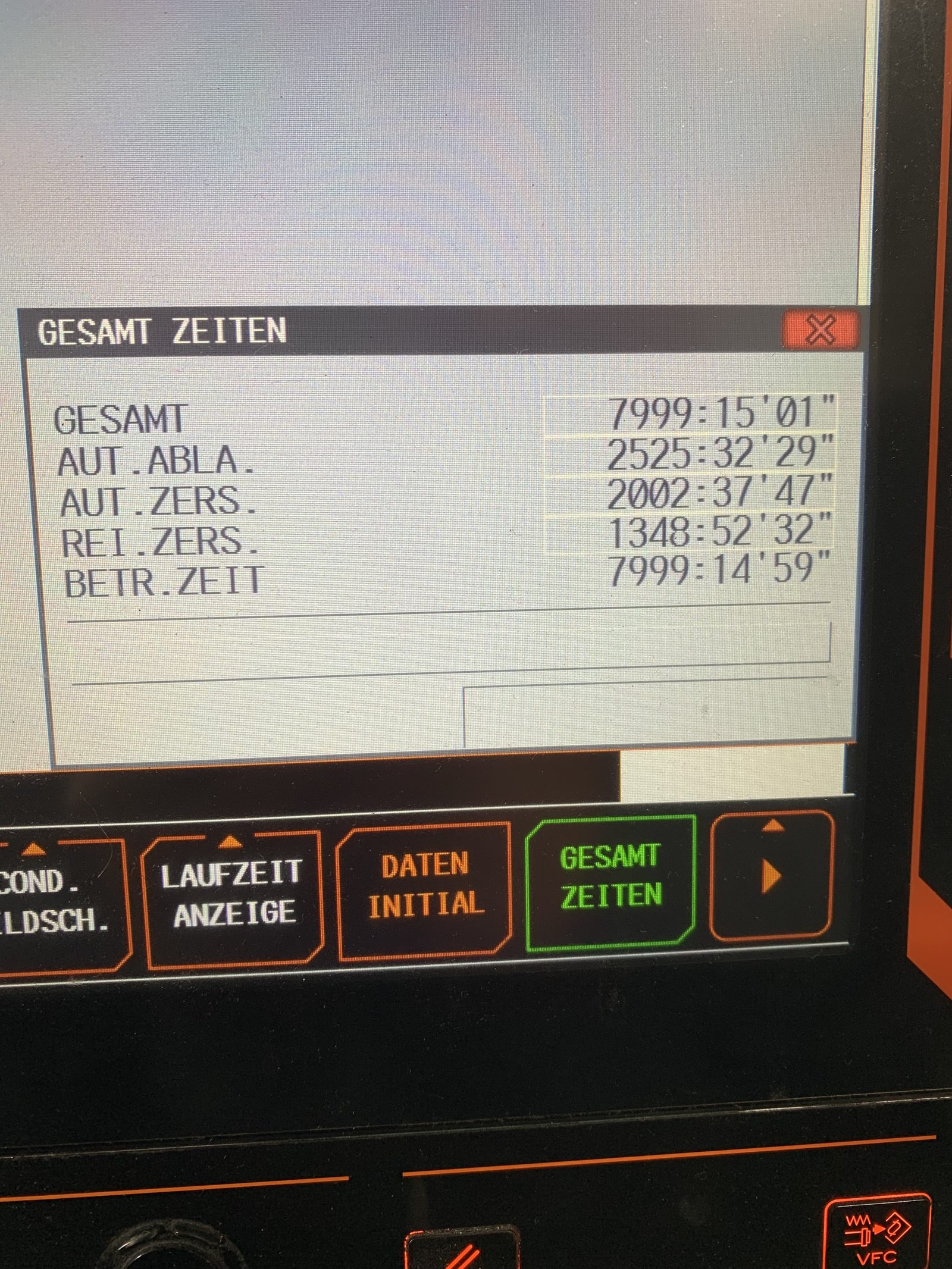

Baujahr 2021 mit rund 8.000 Betriebsstunden, davon ca. 2.000 Stunden Zerspanung.

Lieferung und Inbetriebnahme bieten wir auf Wunsch an.

5-Achs-Bearbeitungszentren

Mazak VARIAXIS j-600

Technische Daten

Ausstattung

• 5-Achs-Bearbeitung über Schwenk-Rundtisch (A/C-Achse)
• Werkzeugmagazin mit 30 Plätzen
• Innere Kühlmittelzufuhr (IKZ)
• Automatische Werkzeuglängenmessung
• Renishaw-Messtasteranlage
• Synchrones Gewindebohren
• Zylinderinterpolation
• Hochgeschwindigkeits-Funktionen (High Speed, Super High Speed, G00 slope constant)
• KSS-Nebelabsauganlage von LNS

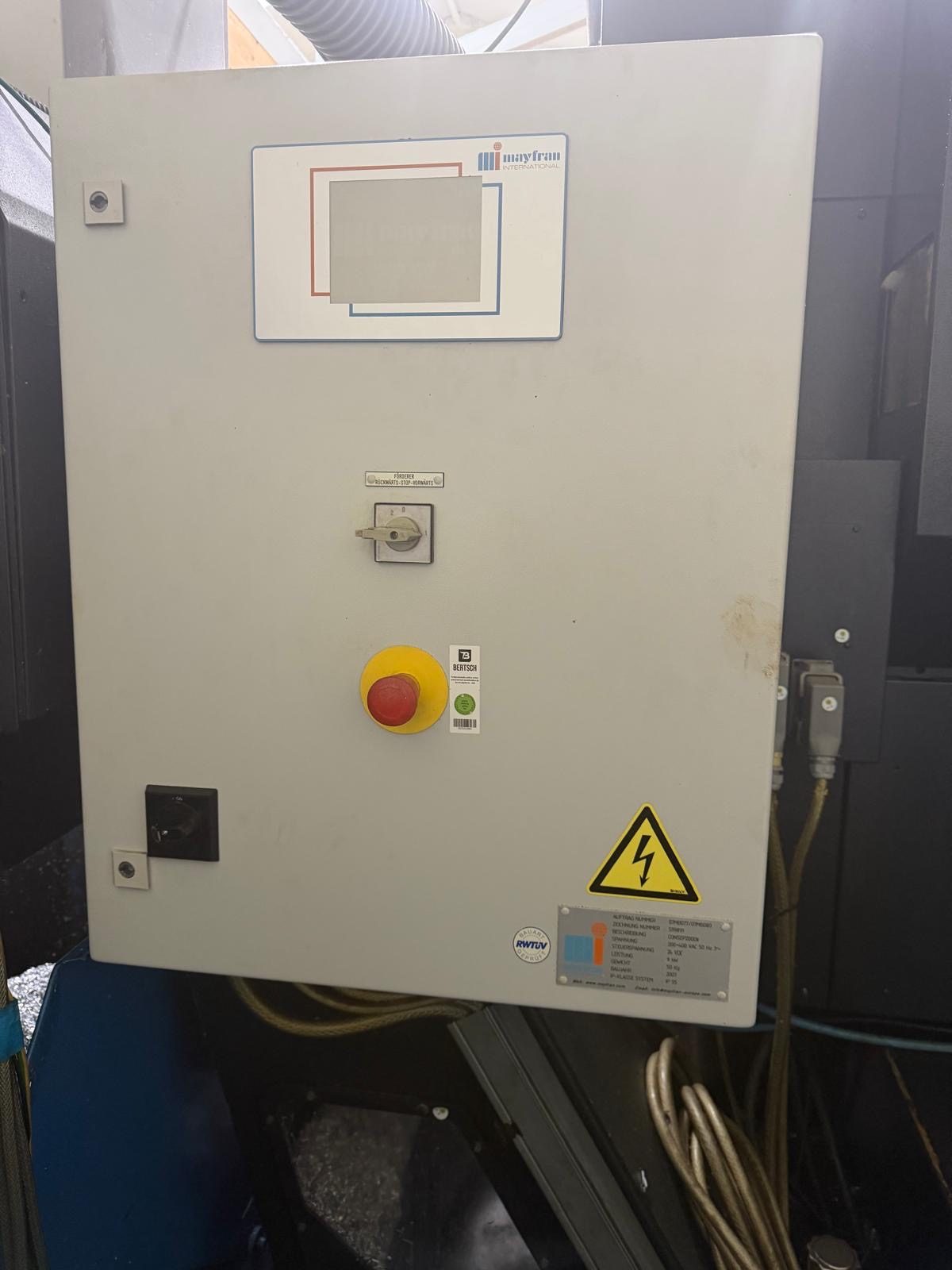

• Späneförderer (Mayfran)

Beschreibung

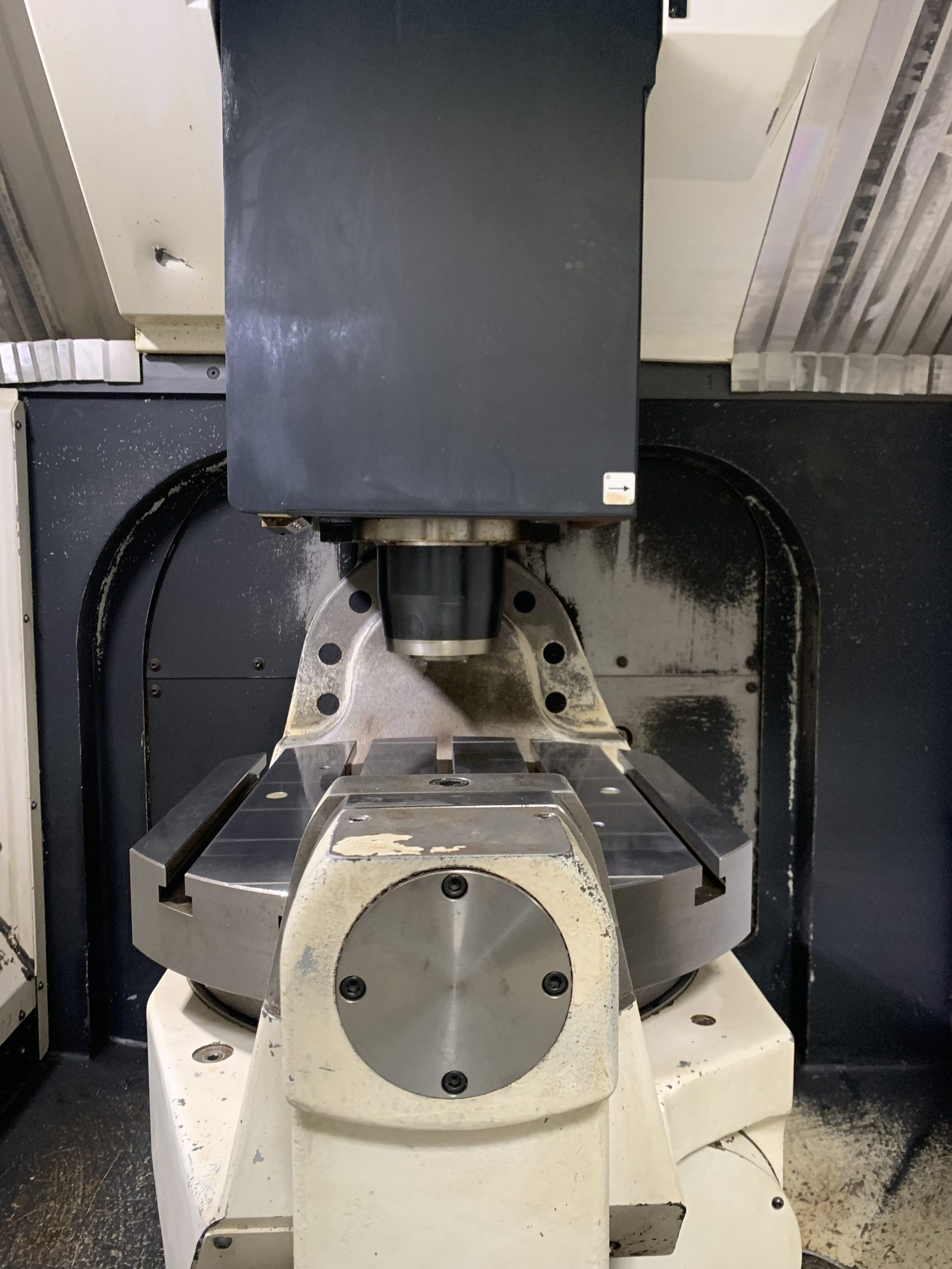

5-Achs-Bearbeitungszentrum mit Schwenk-Rundtisch: die A-Achse schwenkt von −120°
bis +90°, die C-Achse dreht endlos. Damit lassen sich komplexe Teile in einer
Aufspannung von fünf Seiten fertig bearbeiten.

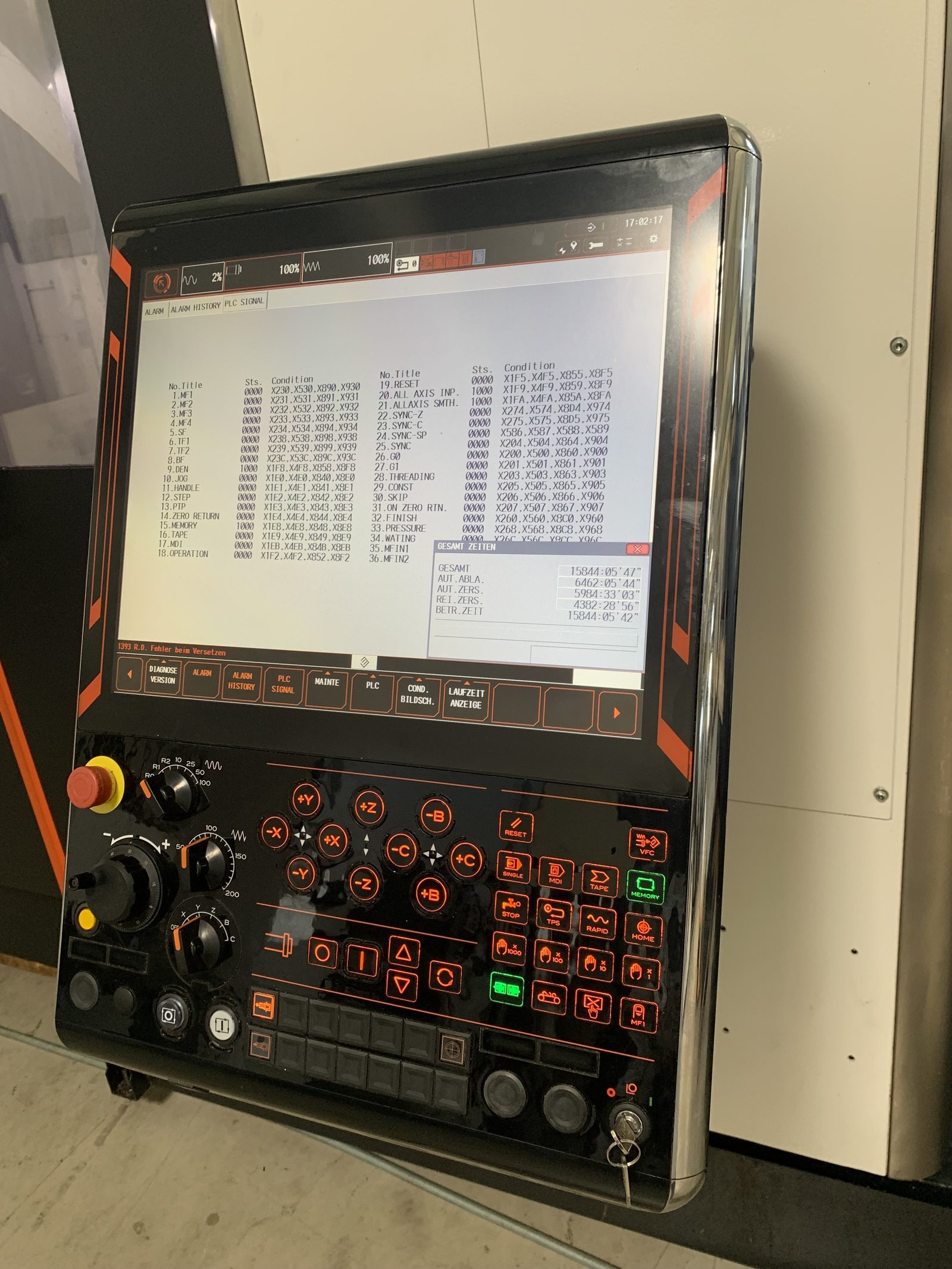

Baujahr 2018, Steuerung Mazatrol SmoothG. Der Stundenzähler steht bei rund
15.844 Betriebsstunden, davon rund 6.462 Stunden Automatikbetrieb und rund
5.985 Stunden Zerspanung.

Ausgestattet mit Renishaw-Messtaster, innerer Kühlmittelzufuhr, automatischer
Werkzeuglängenmessung sowie KSS-Nebelabsaugung und Späneförderer.

Lieferung und Inbetriebnahme bieten wir auf Wunsch an.

Vertikale Bearbeitungszentren

Mazak VTC-820/30

Technische Daten

Ausstattung

• Späneförderer mit Auswurf links
• Kühlmittelzufuhr durch die Spindel, 15 bar Hochdruck
• Ölnebelabsaugung
• Luftblaseinrichtung an der Frässpindel
• Synchrones Gewindeschneiden
• Bohrzyklus mit Spanbruch
• Impulshandrad
• 3-farbige LED-Signalleuchte
• Zusätzliche Arbeitsraumbeleuchtung
• Vorbereitet für Mazak Monitoring
• Vollverkleidung mit verriegelter Bedienertür

Beschreibung

Vertikales Bearbeitungszentrum mit 3.000 mm Verfahrweg in X und einem Tisch von
3.500 × 820 mm — ausgelegt für lange und sperrige Werkstücke, wie sie im
Maschinen- und Formenbau anfallen.

Baujahr 2018, in Betrieb genommen 2019, Steuerung Mazatrol SmoothG. Die Spindel
dreht bis 12.000 U/min bei 22 kW Leistung, das Werkzeugmagazin fasst 48 Werkzeuge
bei 4,7 Sekunden Wechselzeit.

Der schwere Maschinenaufbau mit 16.500 kg sorgt für Stabilität und
Schwingungsdämpfung — das zahlt sich in Oberflächengüte und Maßgenauigkeit aus.

Die Maschine kann bei uns im Werk unter Strom besichtigt werden. Lieferung und
Inbetriebnahme bieten wir auf Wunsch an.

Dreh-Fräszentren

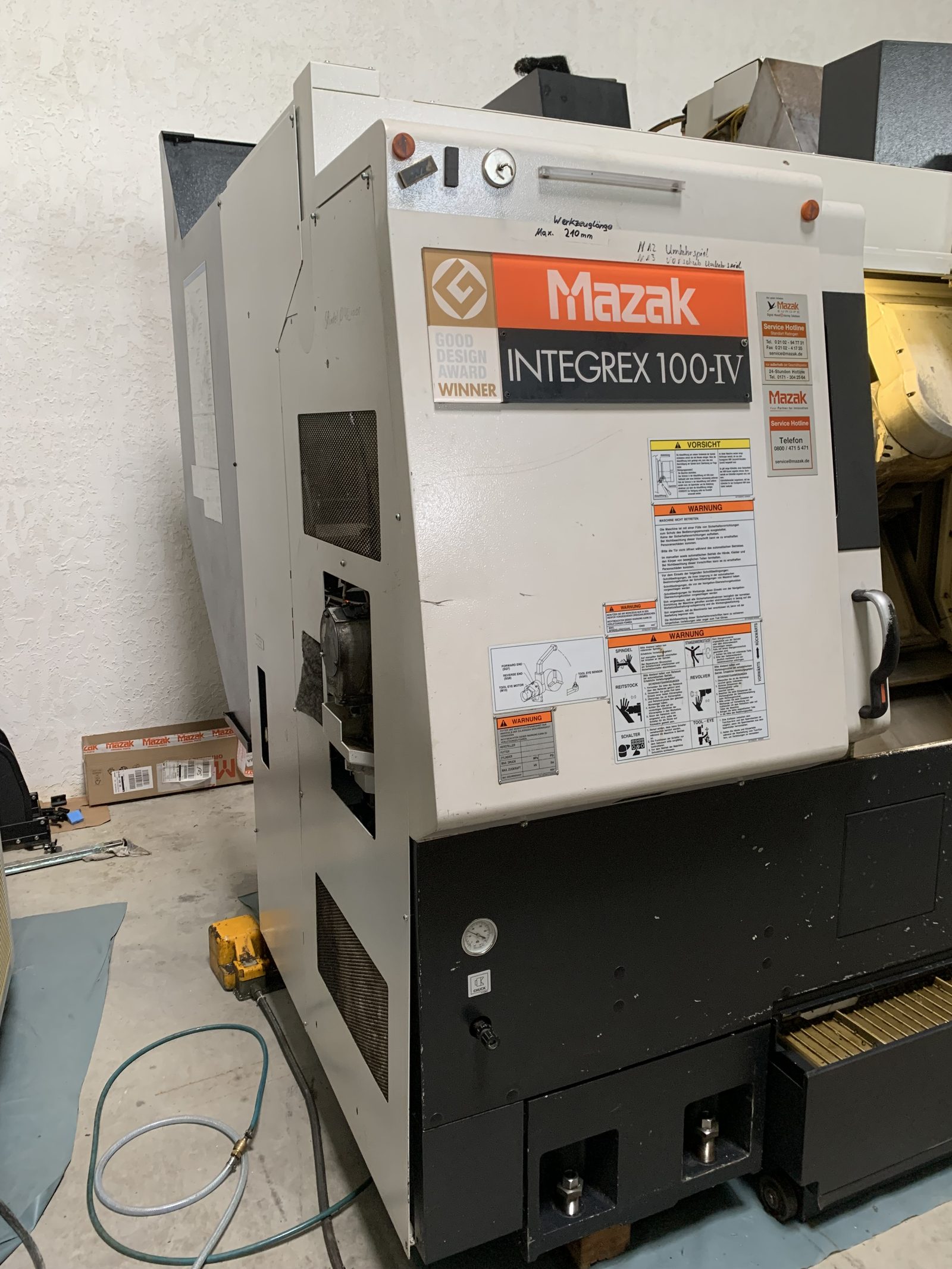

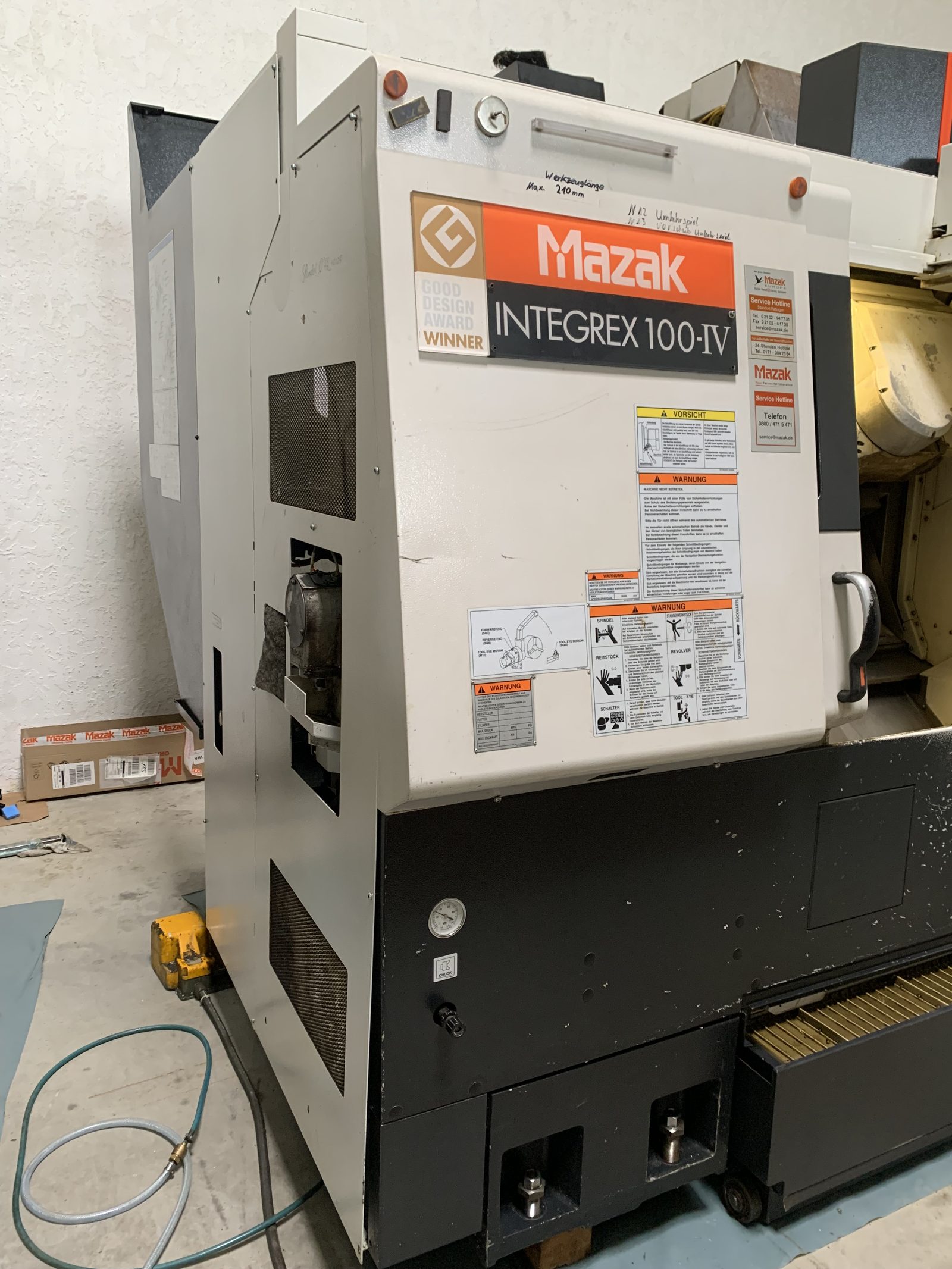

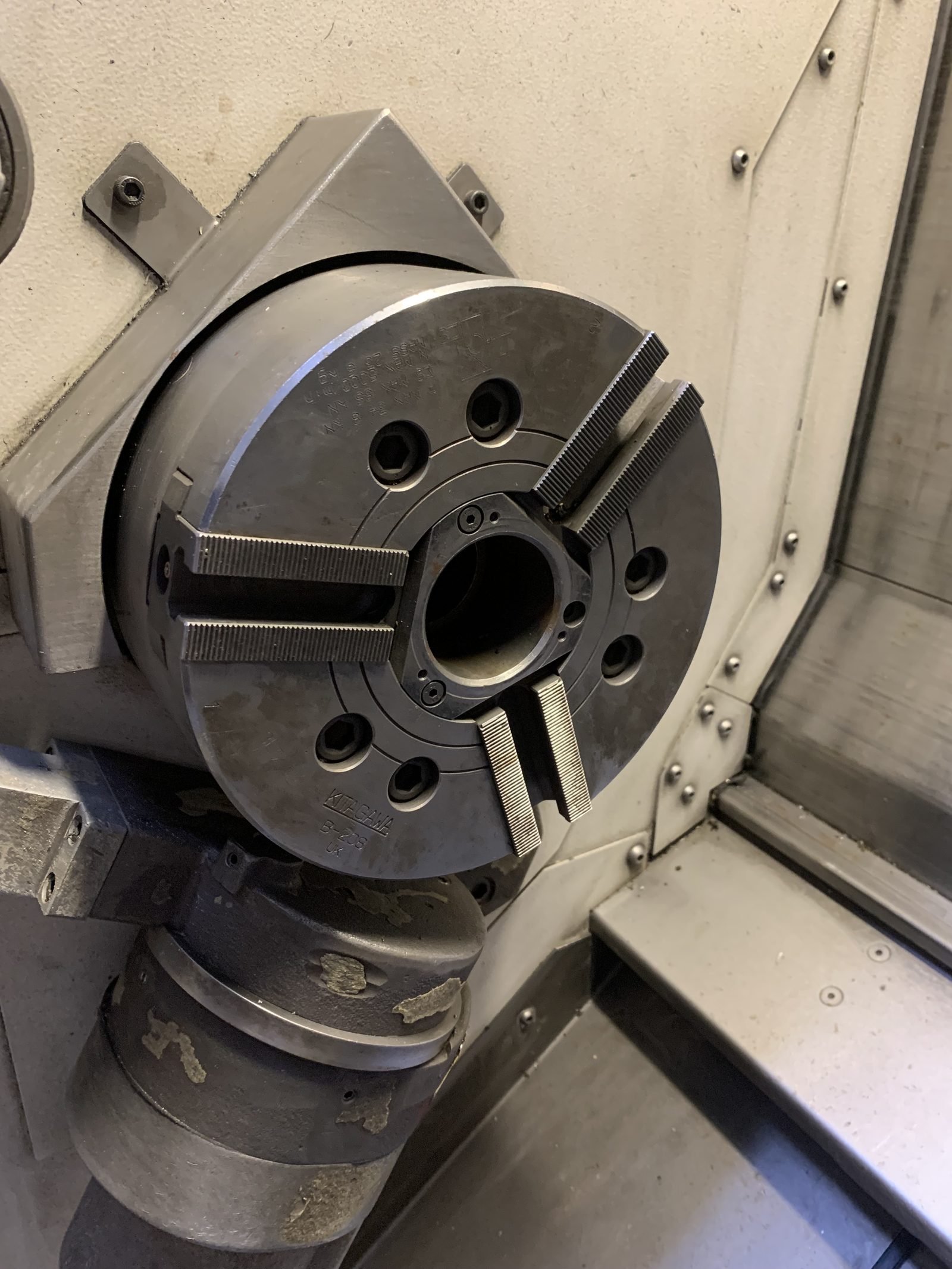

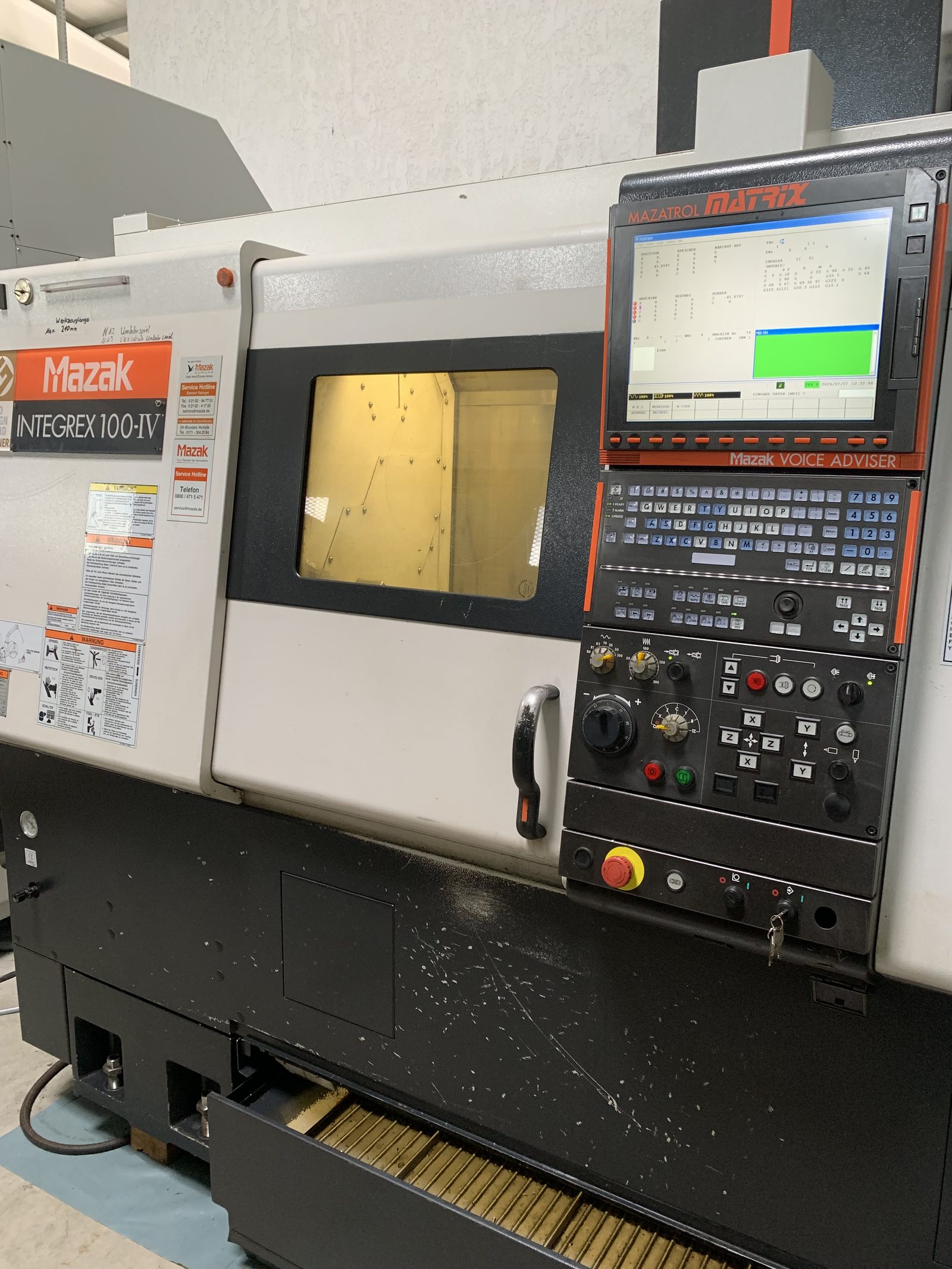

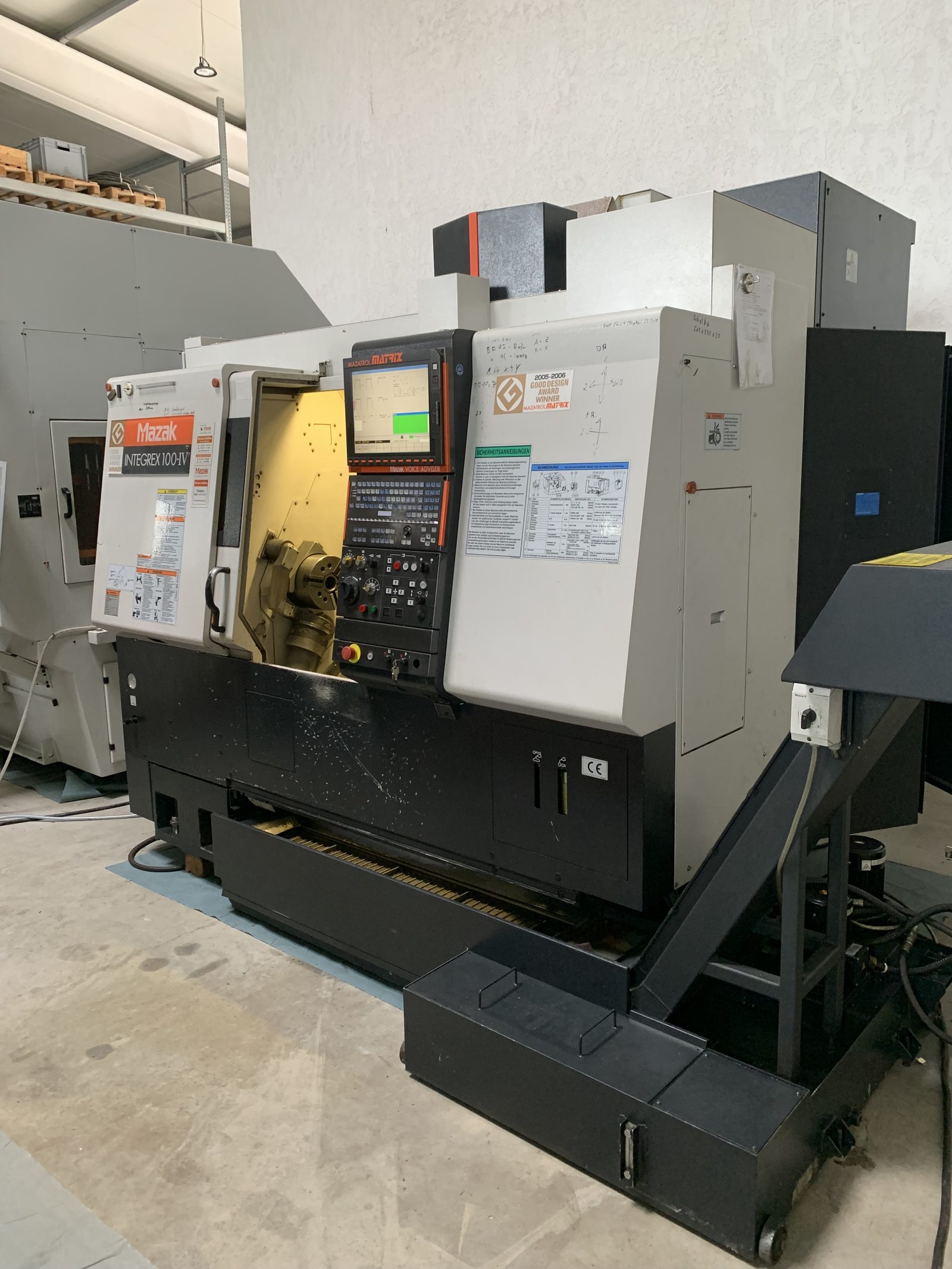

Mazak INTEGREX 100-IV

Technische Daten

Ausstattung

• Dreh- und Fräsbearbeitung in einer Aufspannung
• Schwenkbare Frässpindel (B-Achse, 225°)
• C-Achse an der Hauptspindel, Positionierung 0,001°
• Y-Achse
• Automatischer Werkzeugwechsler
• Werkzeugvermessung Tool Eye
• Späneförderer

Beschreibung

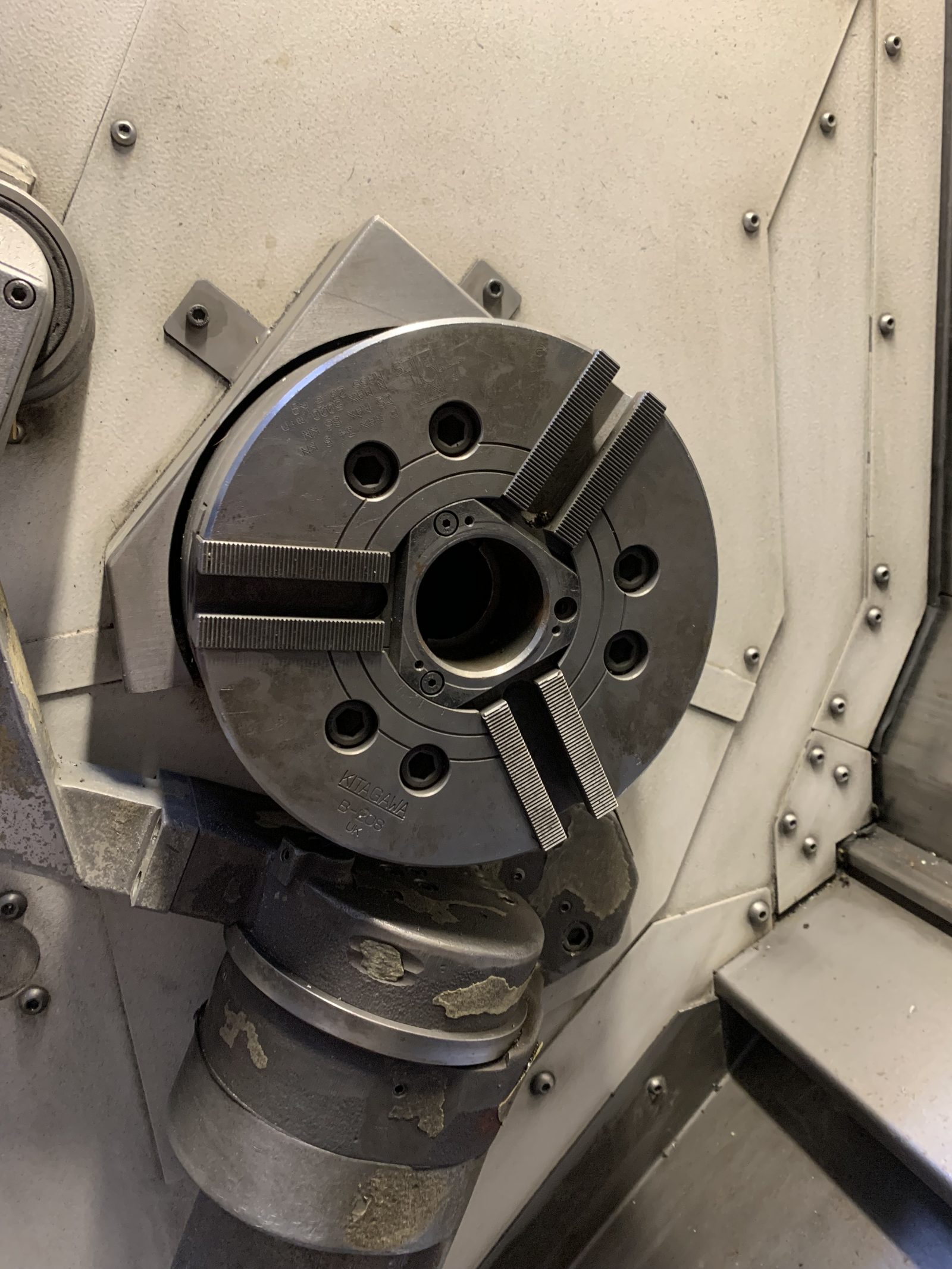

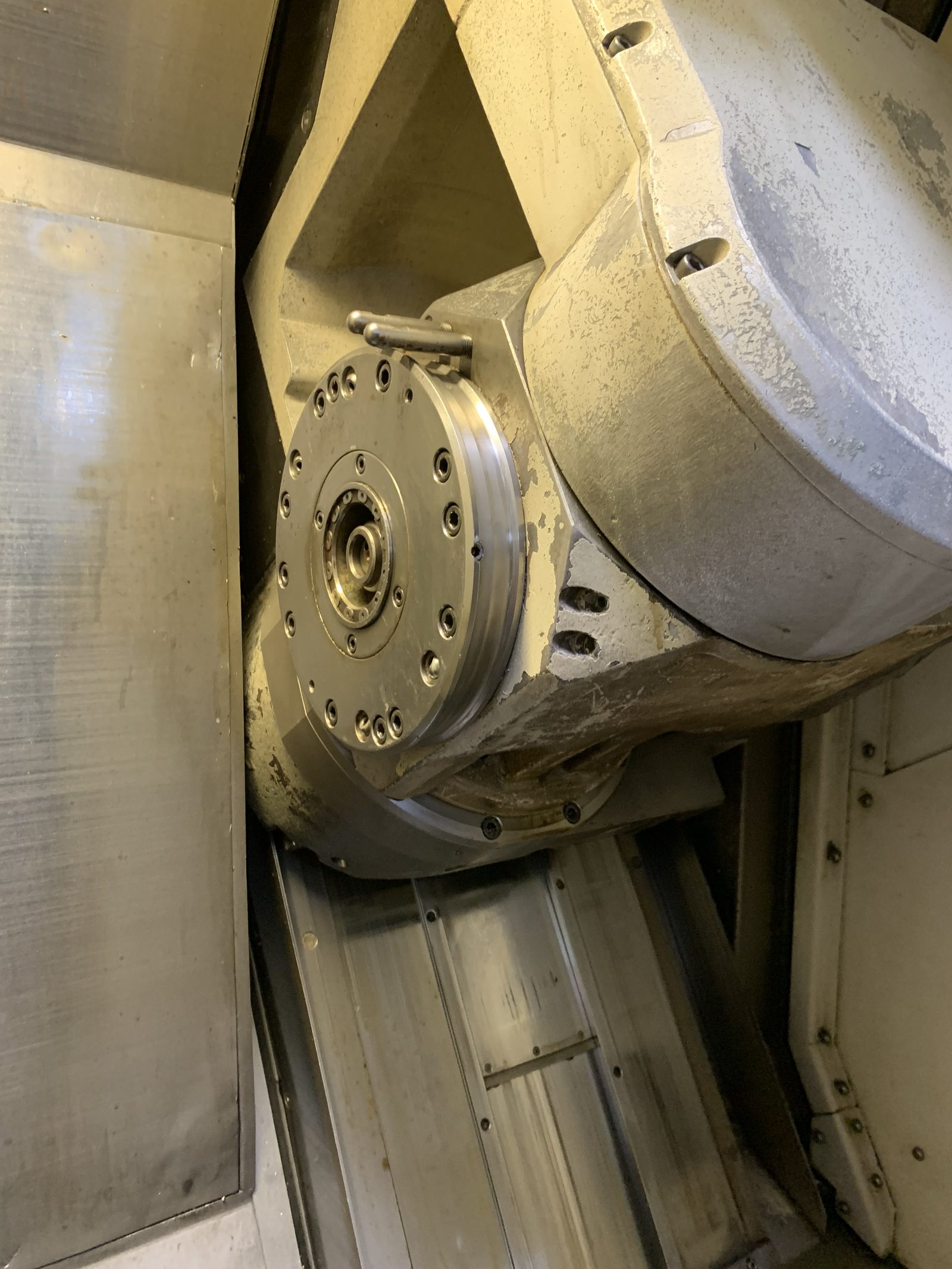

CNC-Dreh-Fräszentrum: Drehen und Fräsen laufen in einer Aufspannung, die
Frässpindel schwenkt über 225° und die Hauptspindel positioniert auf ein
Tausendstel Grad genau. Damit lassen sich auch verwickelte Teile ohne Umspannen
komplett fertigen.

Baujahr 2007, Steuerung Mazatrol Matrix. Der Zähler steht bei rund 25.983
Gesamtstunden, davon rund 18.313 Stunden Automatikbetrieb und rund 11.908 Stunden
Zerspanung.

Mit an Bord sind Werkzeugvermessung (Tool Eye) und Späneförderer.

Lieferung und Inbetriebnahme bieten wir auf Wunsch an.

Vertikale Bearbeitungszentren

Mazak VCS 530C

Technische Daten

Ausstattung

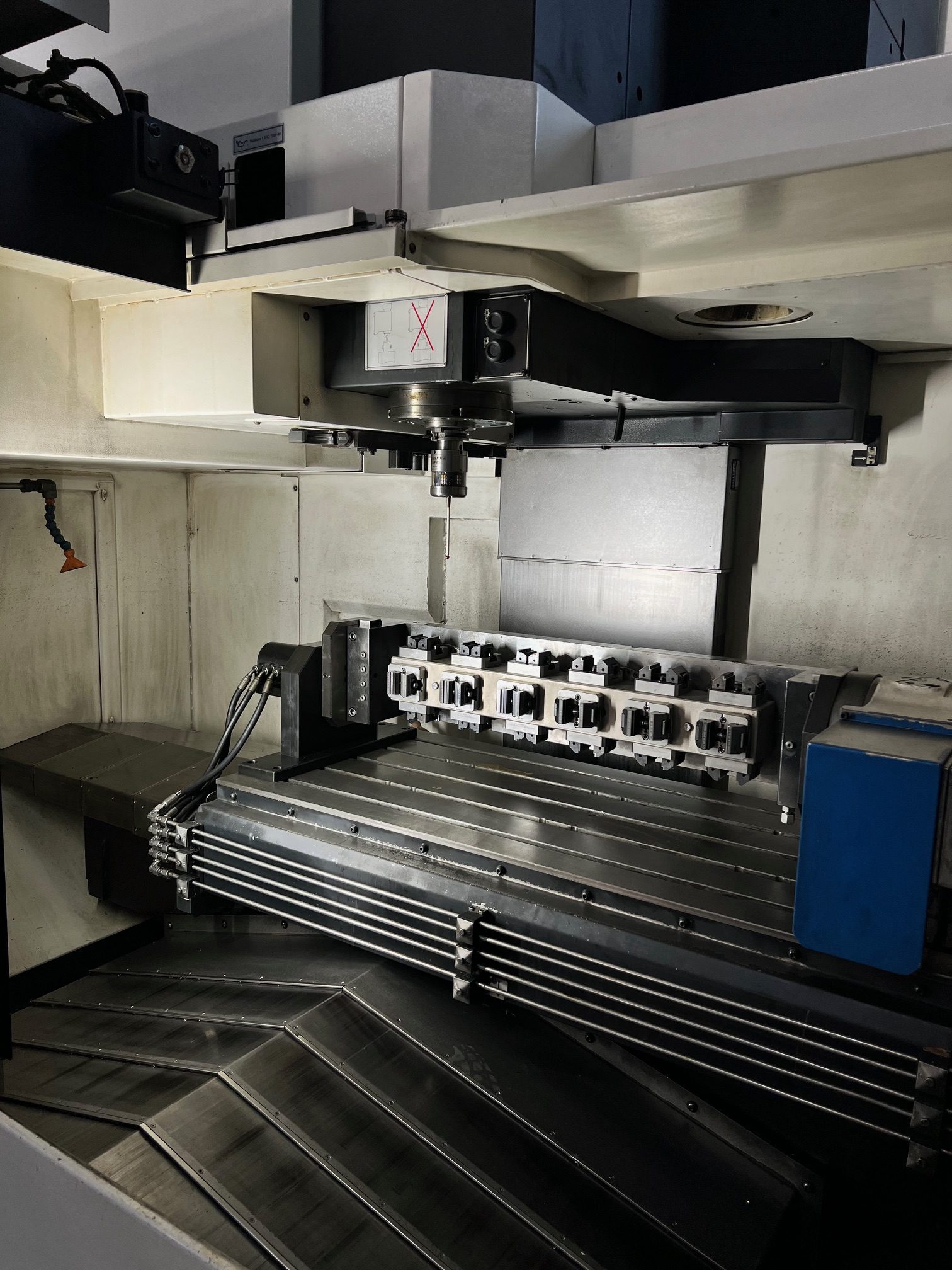

• 4. Achse: Kitagawa NC-Rundtisch
• Werkzeugmagazin mit 30 Plätzen
• Innere Kühlmittelzufuhr (IKZ)
• KSS-Aggregat
• Werkzeug-Messtaster
• Werkstück-Messtaster
• Automatische Tür
• Elektronisches Handrad
• 3-farbige Statusleuchte
• Späneförderer
• Schnittstellen PCMCIA und RS232

Beschreibung

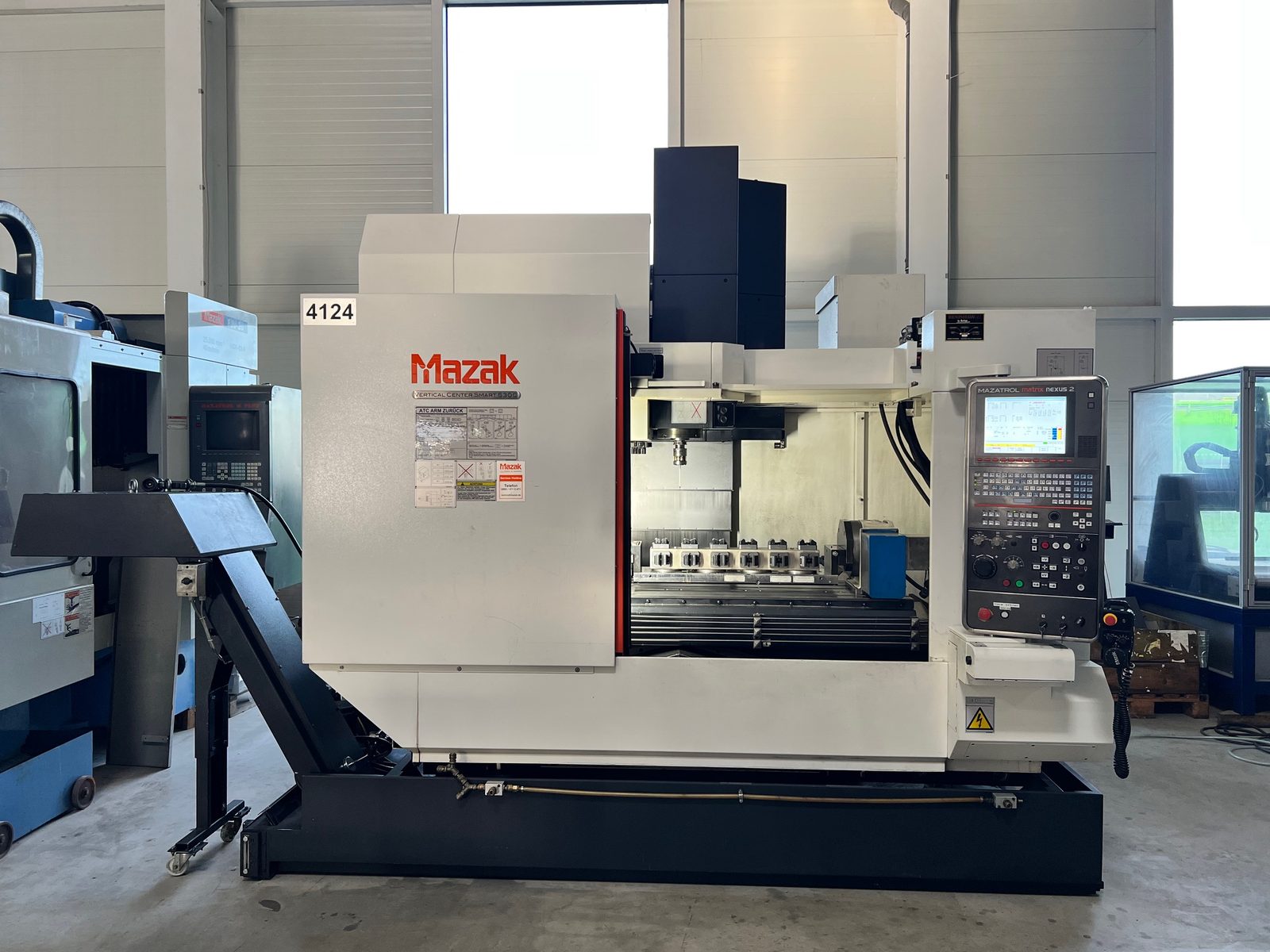

Vertikales Bearbeitungszentrum mit 1.050 mm Verfahrweg in X und einem Tisch von
1.300 × 550 mm. Die Spindel dreht bis 12.000 U/min bei 18,5 kW, das Magazin fasst
30 Werkzeuge.

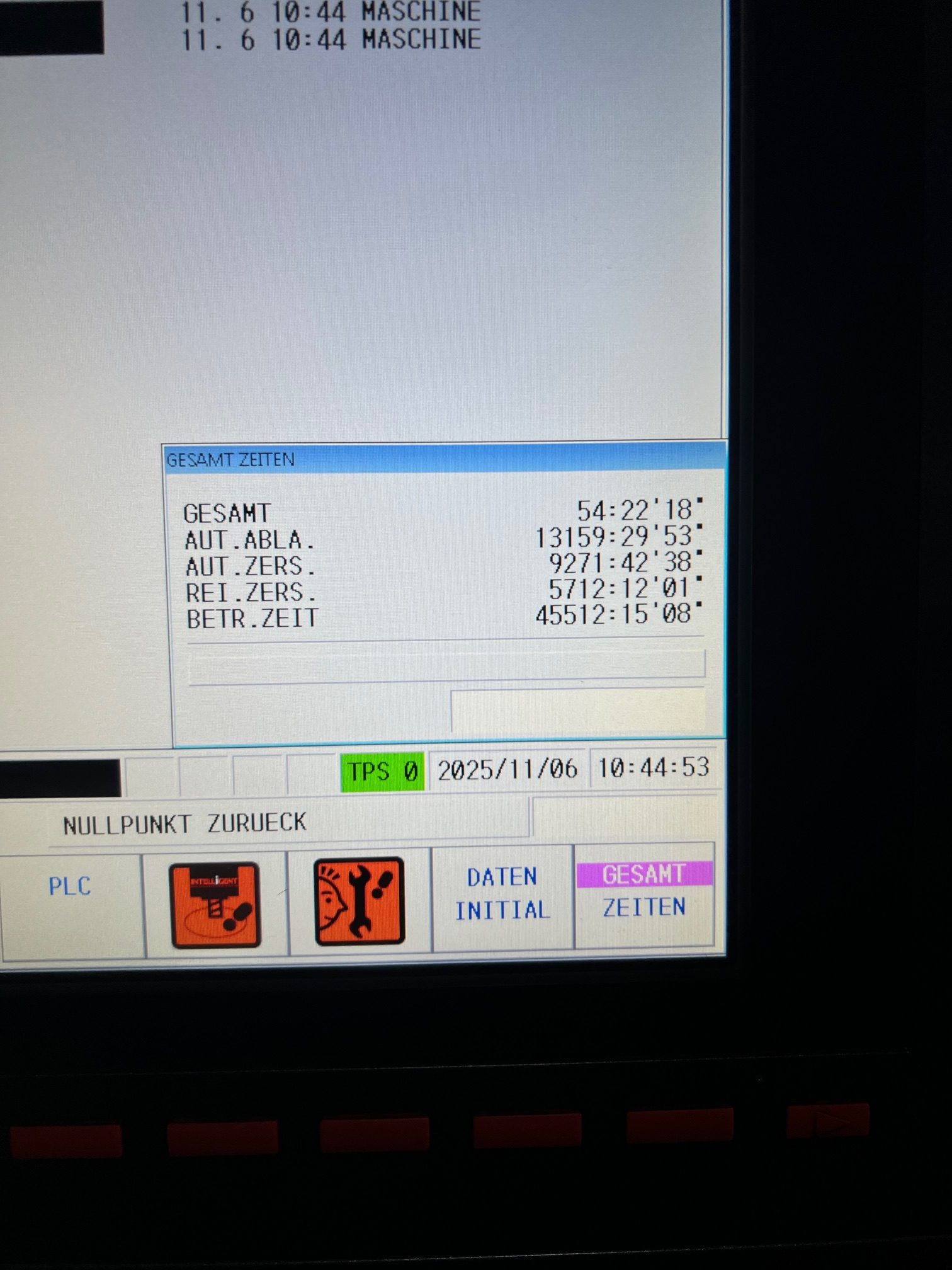

Baujahr 2016, Steuerung Mazatrol Matrix Nexus 2. Ausgerüstet mit einem Kitagawa
NC-Rundtisch als 4. Achse, innerer Kühlmittelzufuhr sowie Werkzeug- und
Werkstück-Messtaster — damit ist die Maschine auch für kleinere Serien mit
mehrseitiger Bearbeitung eingerichtet.

Lieferung und Inbetriebnahme bieten wir auf Wunsch an.

Vertikale Bearbeitungszentren

Mazak VCS 530C

Technische Daten

Ausstattung

• Werkzeugmagazin mit 30 Plätzen
• Innere Kühlmittelzufuhr (IKZ) mit Hochdruckpumpe
• Werkzeug-Messtaster
• Werkstück-Messtaster
• Elektronisches Handrad
• 3-farbige Statusleuchte
• Späneförderer
• Schnittstellen PCMCIA und RS232

Beschreibung

Vertikales Bearbeitungszentrum mit 1.050 mm Verfahrweg in X und einem Tisch von
1.300 × 550 mm. Die Spindel dreht bis 12.000 U/min bei 18,5 kW, das Magazin fasst
30 Werkzeuge.

Baujahr 2014, Steuerung Mazatrol Matrix Nexus 2. Innere Kühlmittelzufuhr mit
Hochdruckpumpe, Werkzeug- und Werkstück-Messtaster gehören zur Ausstattung.

Lieferung und Inbetriebnahme bieten wir auf Wunsch an.

Vertikale Bearbeitungszentren

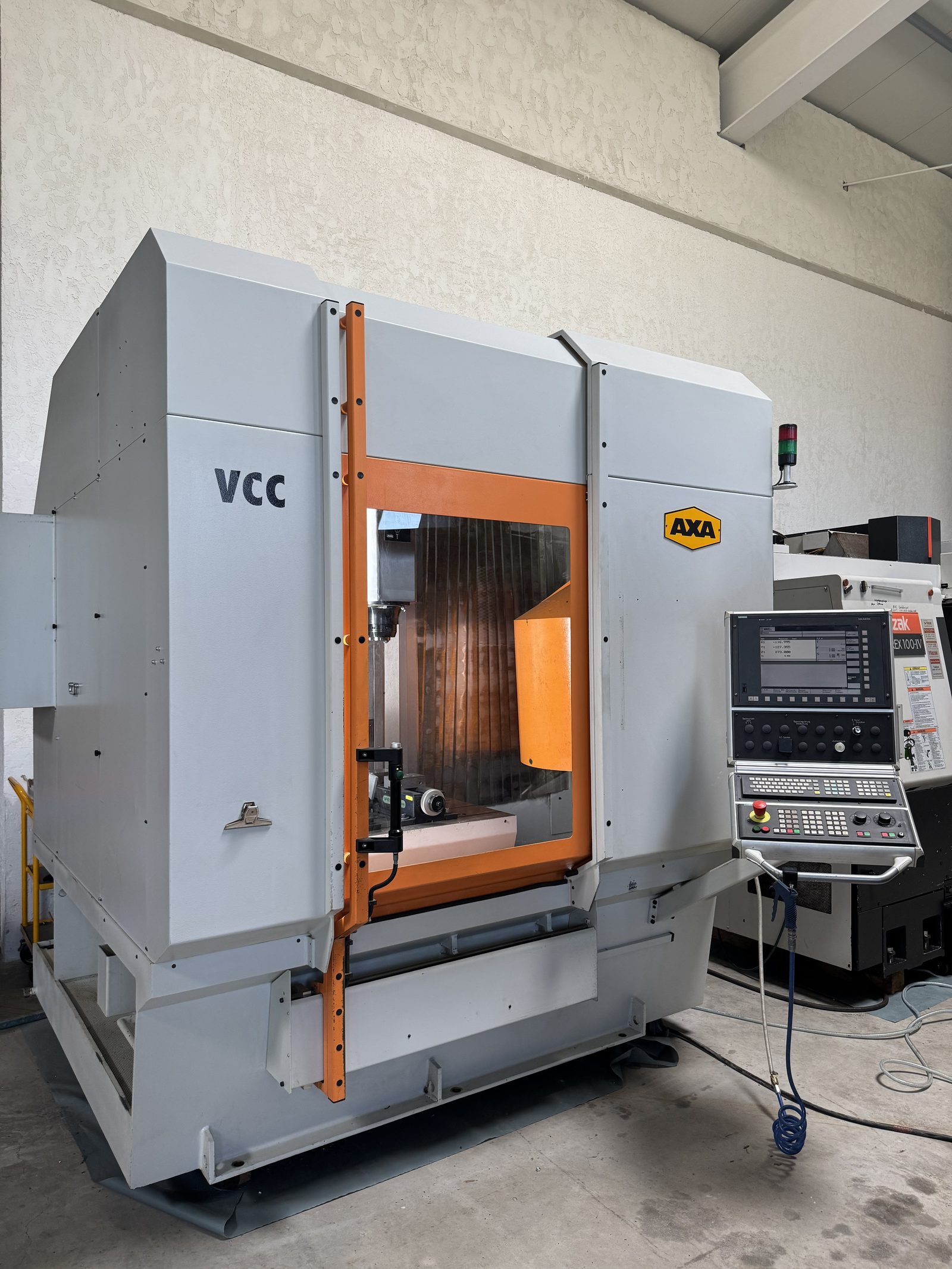

AXA VCC

Technische Daten

Ausstattung

• Steuerung Siemens Sinumerik mit schwenkbarem Bedienpult
• Werkzeugmagazin

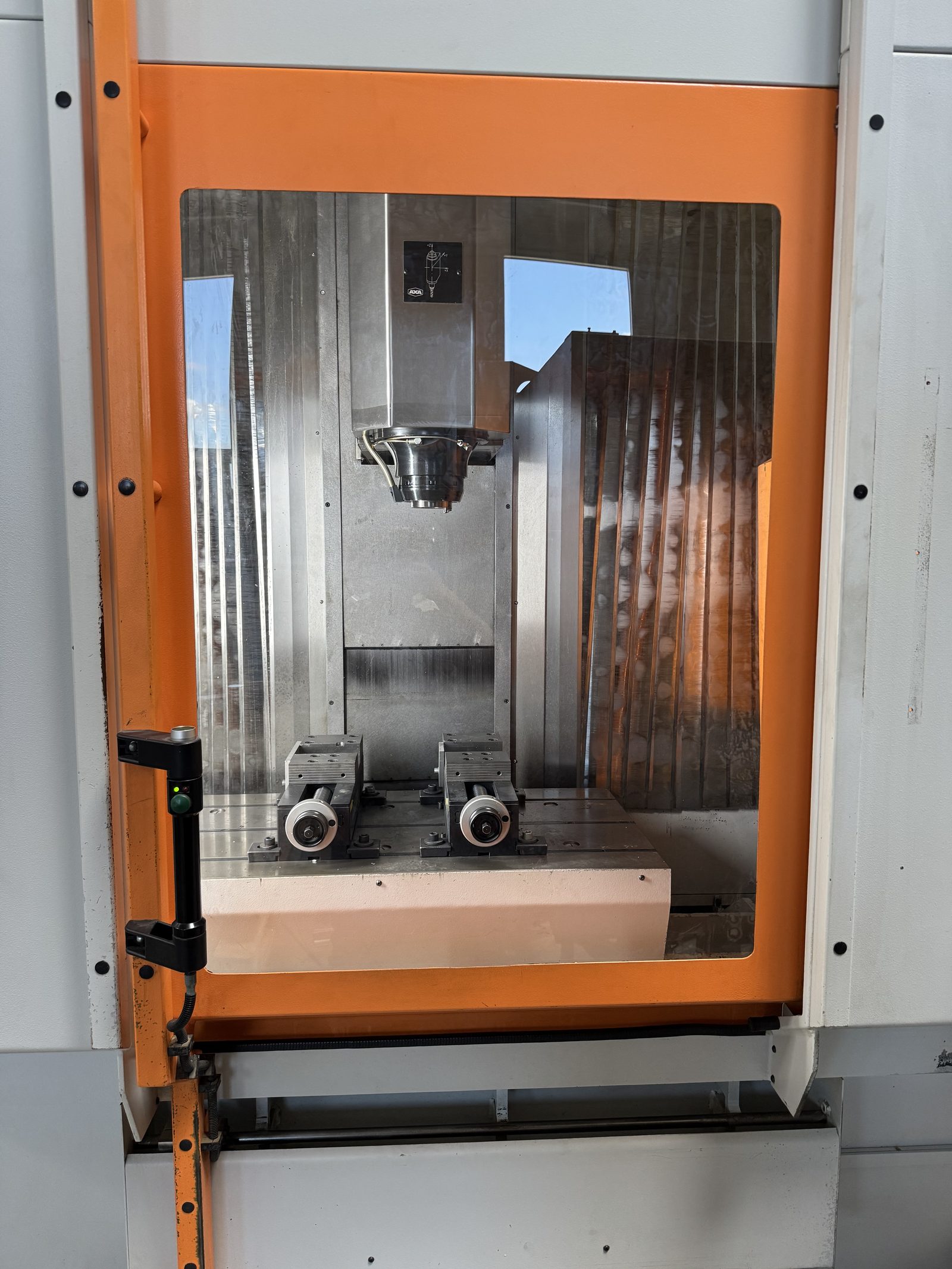

• Geschlossener Arbeitsraum mit Schiebetür
• Späneförderer

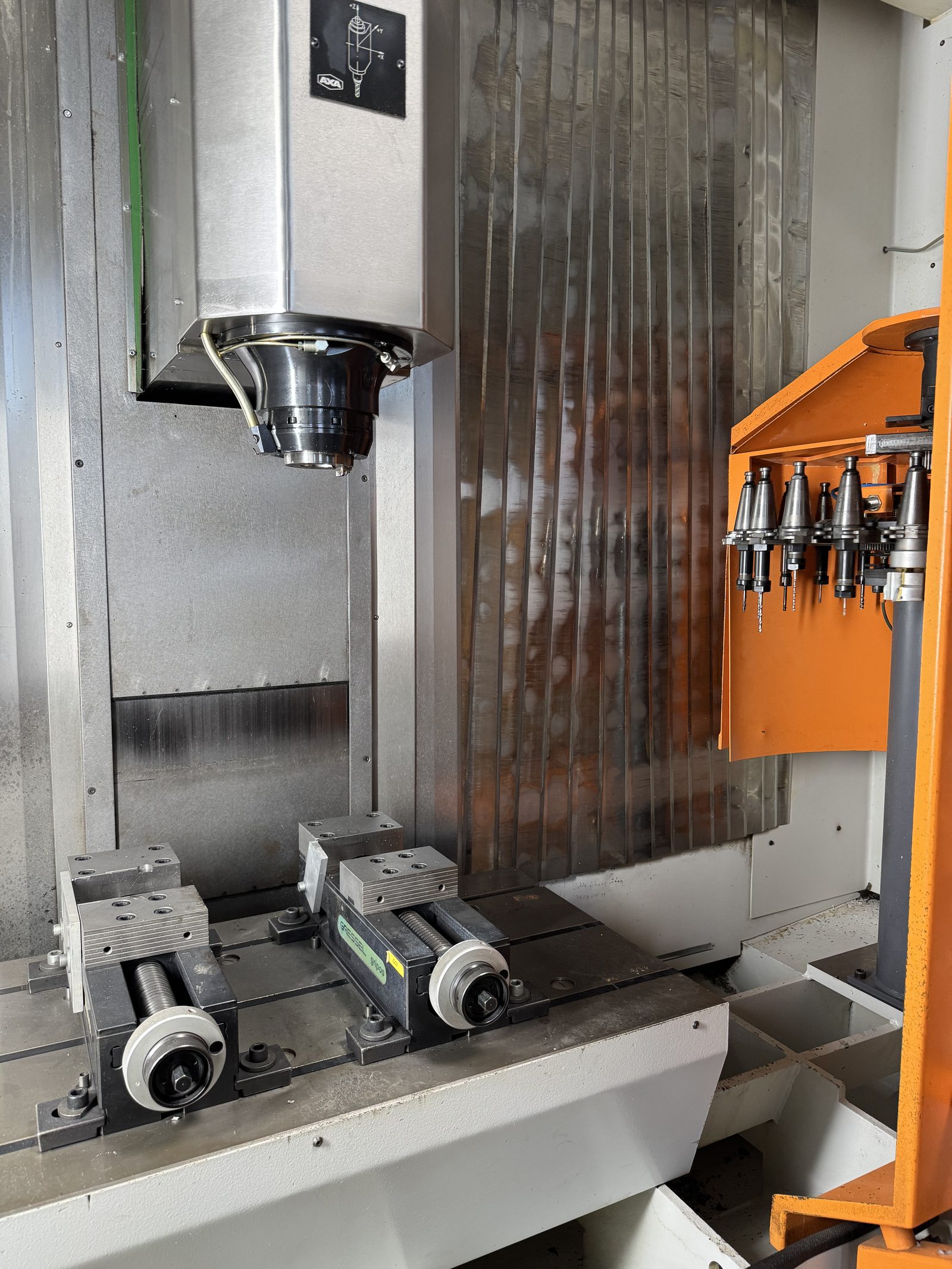

• Zwei Maschinenschraubstöcke
• Signalleuchte

Beschreibung

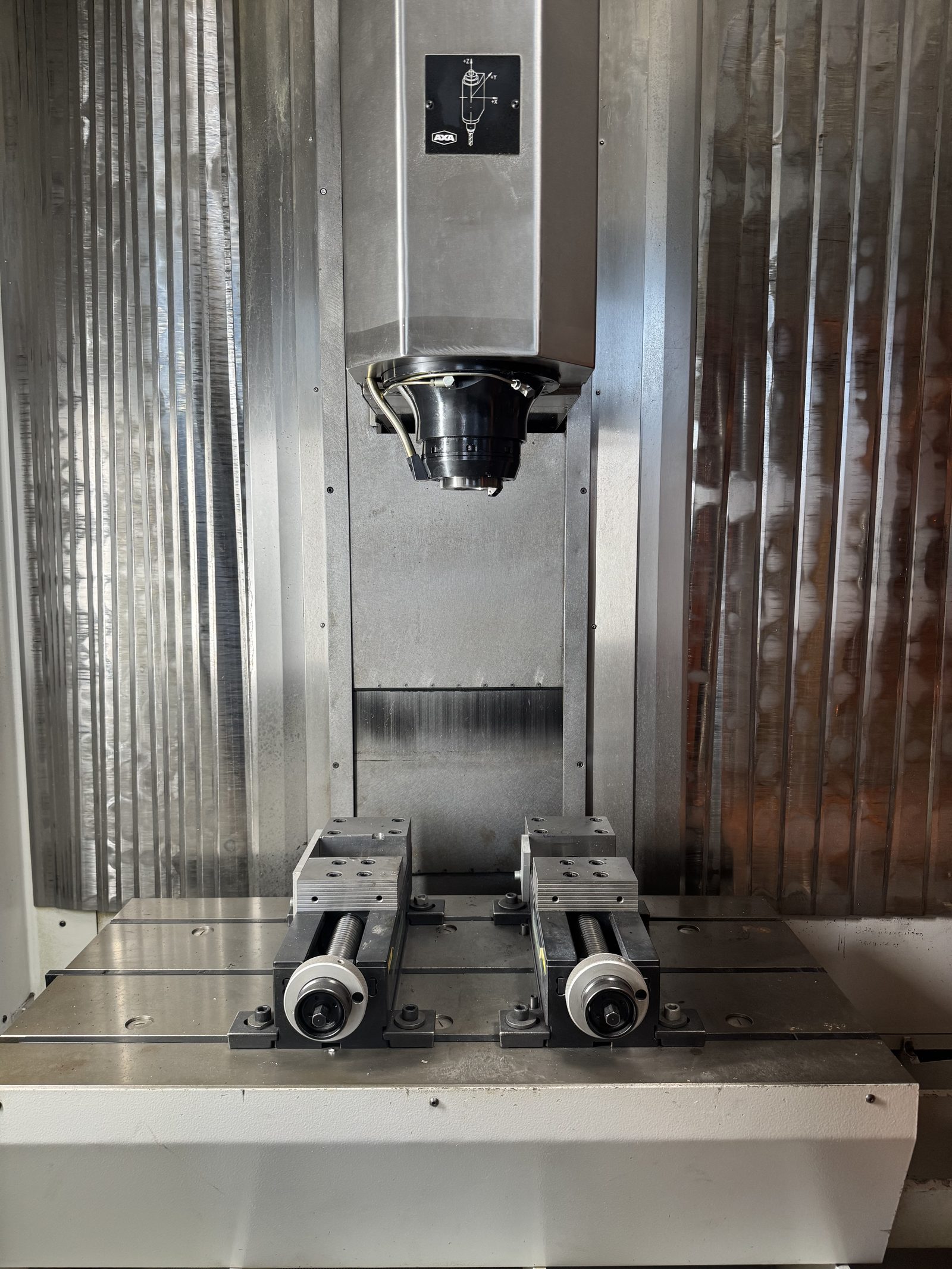

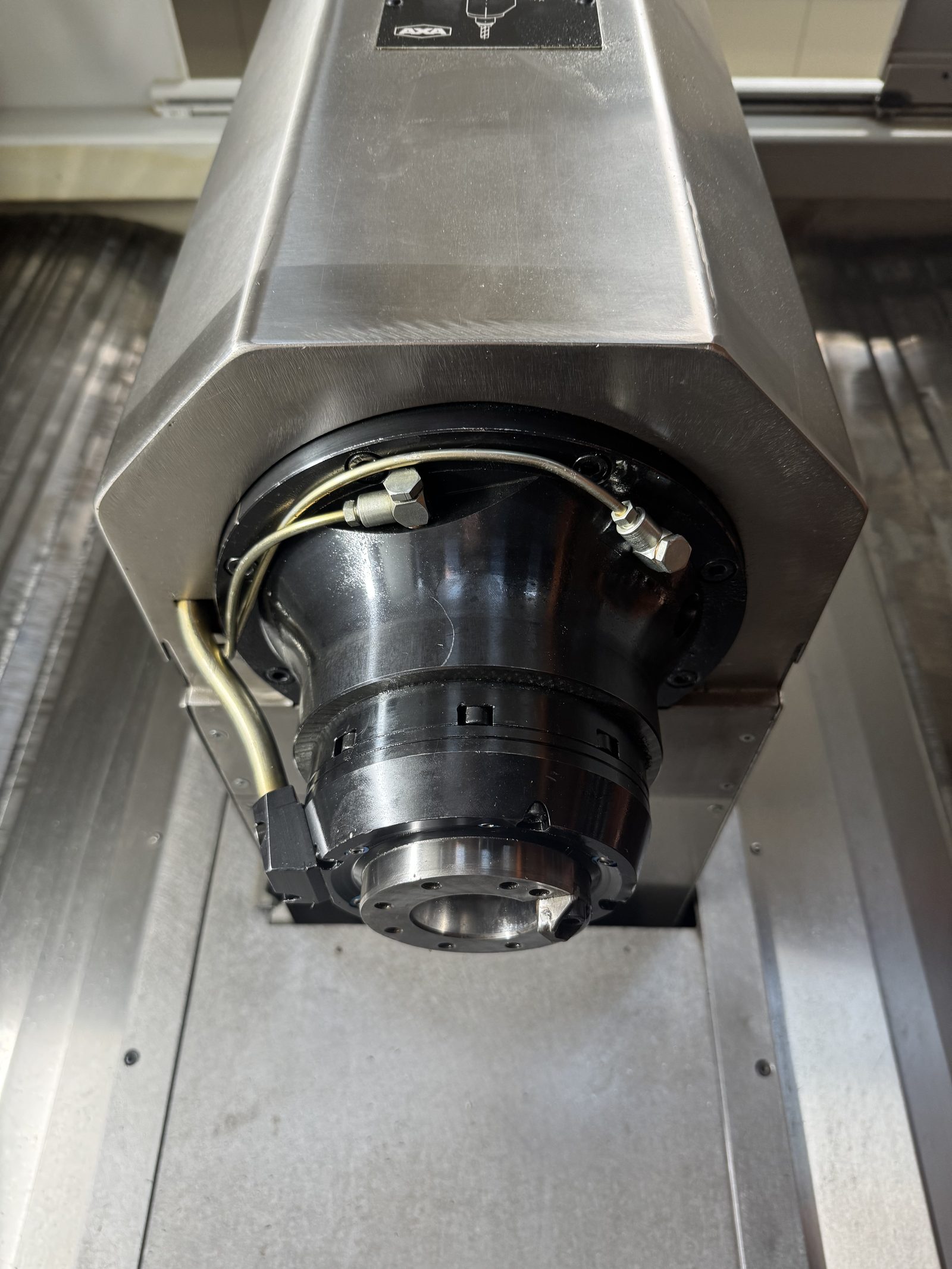

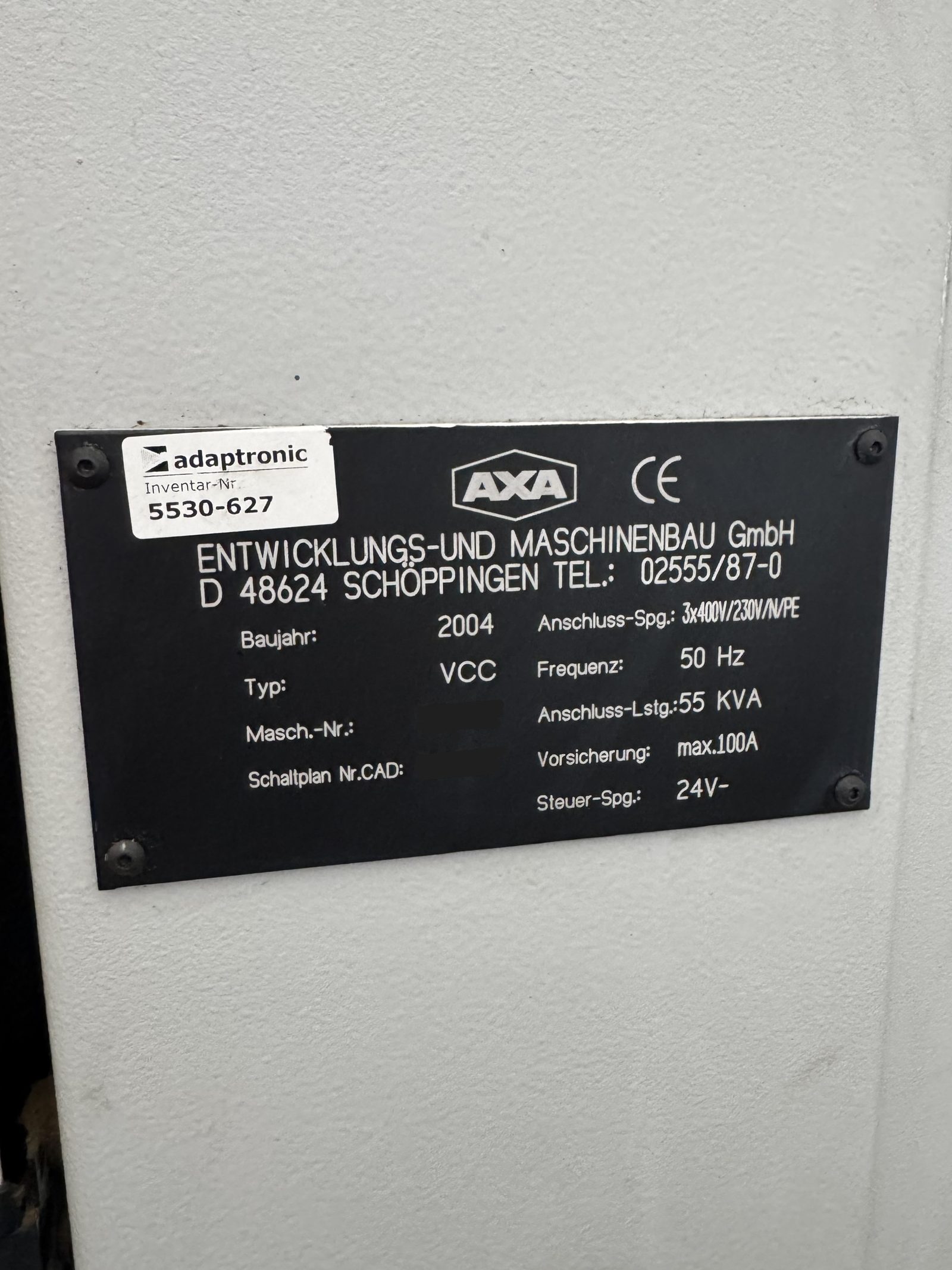

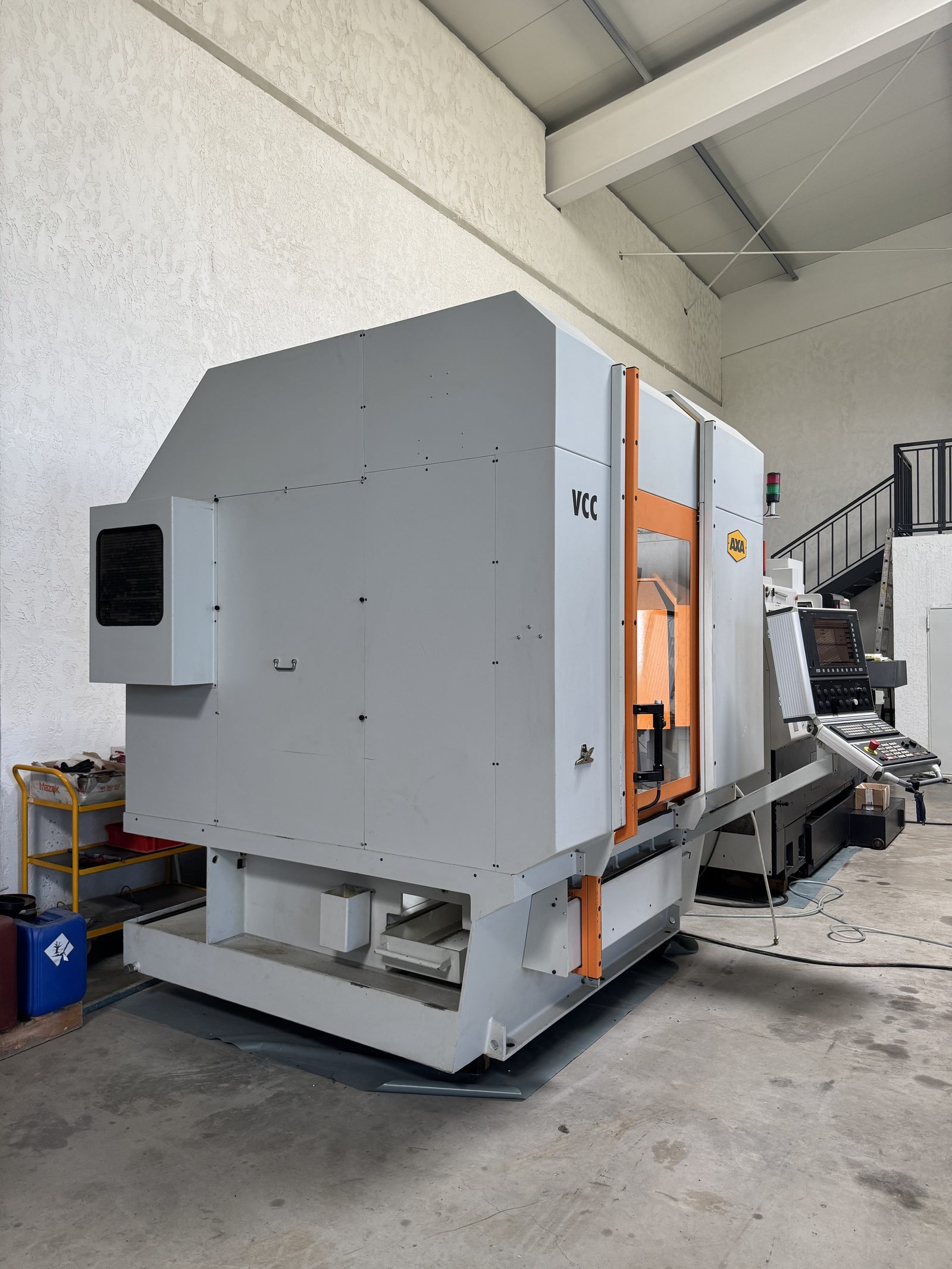

CNC-Vertikal-Bearbeitungszentrum des deutschen Herstellers AXA aus Schöppingen,
Baujahr 2004.

Der Arbeitsbereich misst 940 × 520 × 600 mm, der Eilgang in X liegt bei

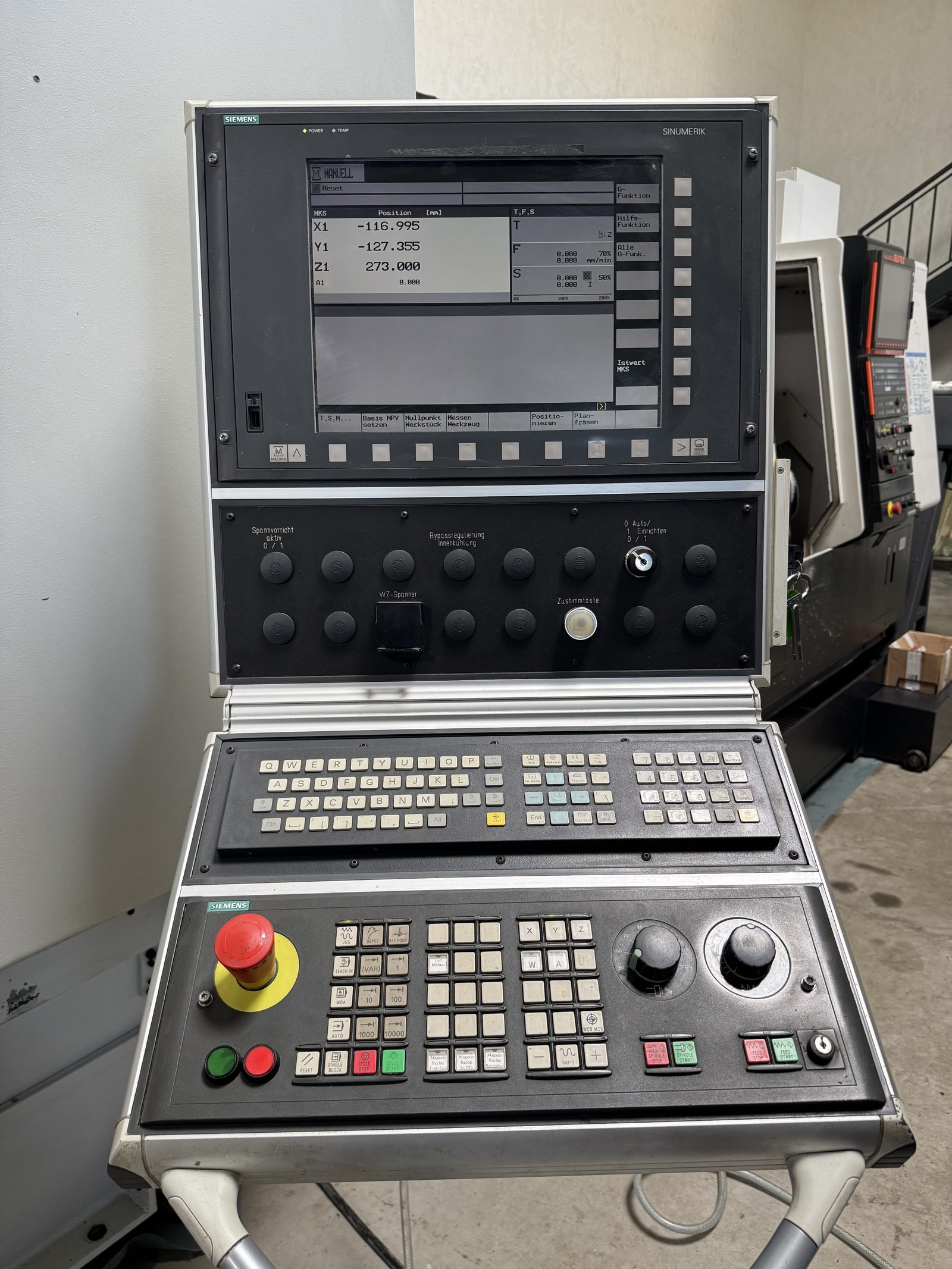

25 m/min. Gesteuert wird die Maschine über eine Siemens Sinumerik mit
schwenkbarem Bedienpult.

Die Maschine kann bei uns im Werk unter Strom besichtigt werden. Auf Wunsch
senden wir Ihnen vorab Vorführvideos zu.

Lieferung und Inbetriebnahme bieten wir auf Wunsch an.

Portalfräsen

SK-CNC SK0805

Technische Daten

Ausstattung

• Geschlossene Schutzkabine aus Aluminiumprofil mit Sichtscheiben
• Aluminium-Nutentisch
• Hochfrequenz-Frässpindel ELTE mit 7 kW
• Absaugung direkt an der Spindel
• Sprühdüse am Werkzeug
• Eigener Schaltschrank
• PC-Steuerung mit Monitor, Tastatur und Handrad
• Not-Halt am Bedienpult

Beschreibung

Kompakte CNC-Portalfräsmaschine mit geschlossener Schutzkabine und einem
Arbeitsbereich von 850 × 570 × 250 mm.

Angetrieben wird sie von einer Hochfrequenz-Frässpindel von ELTE mit 7 kW
Leistung und 18.000 bis 24.000 Umdrehungen pro Minute. Gesteuert wird über
einen Industrie-PC mit Eding CNC, bedient über Monitor, Tastatur und Handrad.
Die Werkzeuge werden von Hand gewechselt.

Erstinbetriebnahme 2020. Der Zähler der Steuerung steht bei rund 539
Betriebsstunden. Absaugung, Sprühdüse und ein eigener Schaltschrank gehören dazu.

Lieferung und Inbetriebnahme bieten wir auf Wunsch an.

Portalfräsen

Steelcut Präzisions CNC-Portalfräsmaschine

Technische Daten

Ausstattung

• Portalbauweise mit Nutentisch
• Hochfrequenz-Frässpindel HSD ES915A, luftgekühlt
• Minimalmengenschmierung mit 2-l-Behälter
• Druckluftaufbereitung mit Filter und Druckregler
• Linearführungen
• Energieketten für Kabel und Schläuche
• Eigener Schaltschrank mit Hauptschaltern
• Bedienung über PC mit Monitor, Tastatur und separatem Bedienteil
• Not-Halt am Portal

Beschreibung

Präzisions-Portalfräsmaschine in offener Bauweise mit Nutentisch. Die Achsen
laufen auf Linearführungen, Kabel und Schläuche sind in Energieketten geführt.

Als Werkzeugantrieb dient eine luftgekühlte Hochfrequenz-Frässpindel von HSD
mit 4,6 kW und bis zu 24.000 Umdrehungen pro Minute. Zur Ausstattung gehören
eine Minimalmengenschmierung und eine eigene Druckluftaufbereitung. Bedient
wird die Maschine über einen PC mit Monitor, Tastatur und separatem Bedienteil.

Erstinbetriebnahme 2014. Die Maschine wurde regelmäßig gewartet, ist geprüft
und sofort einsatzbereit.

Die genauen Verfahrwege nennen wir Ihnen gerne auf Anfrage.

Lieferung und Inbetriebnahme bieten wir auf Wunsch an.

Konventionelle Drehmaschinen

Optimum TH 5615

Technische Daten

Ausstattung

• Dreibackenfutter
• Feststehende Lünette
• Vierfach-Werkzeughalter
• Digitalanzeige
• Kühlmitteleinrichtung
• Schutzhaube über dem Spannfutter mit Sichtfenster
• Späne- und Kühlmittelwanne

Beschreibung

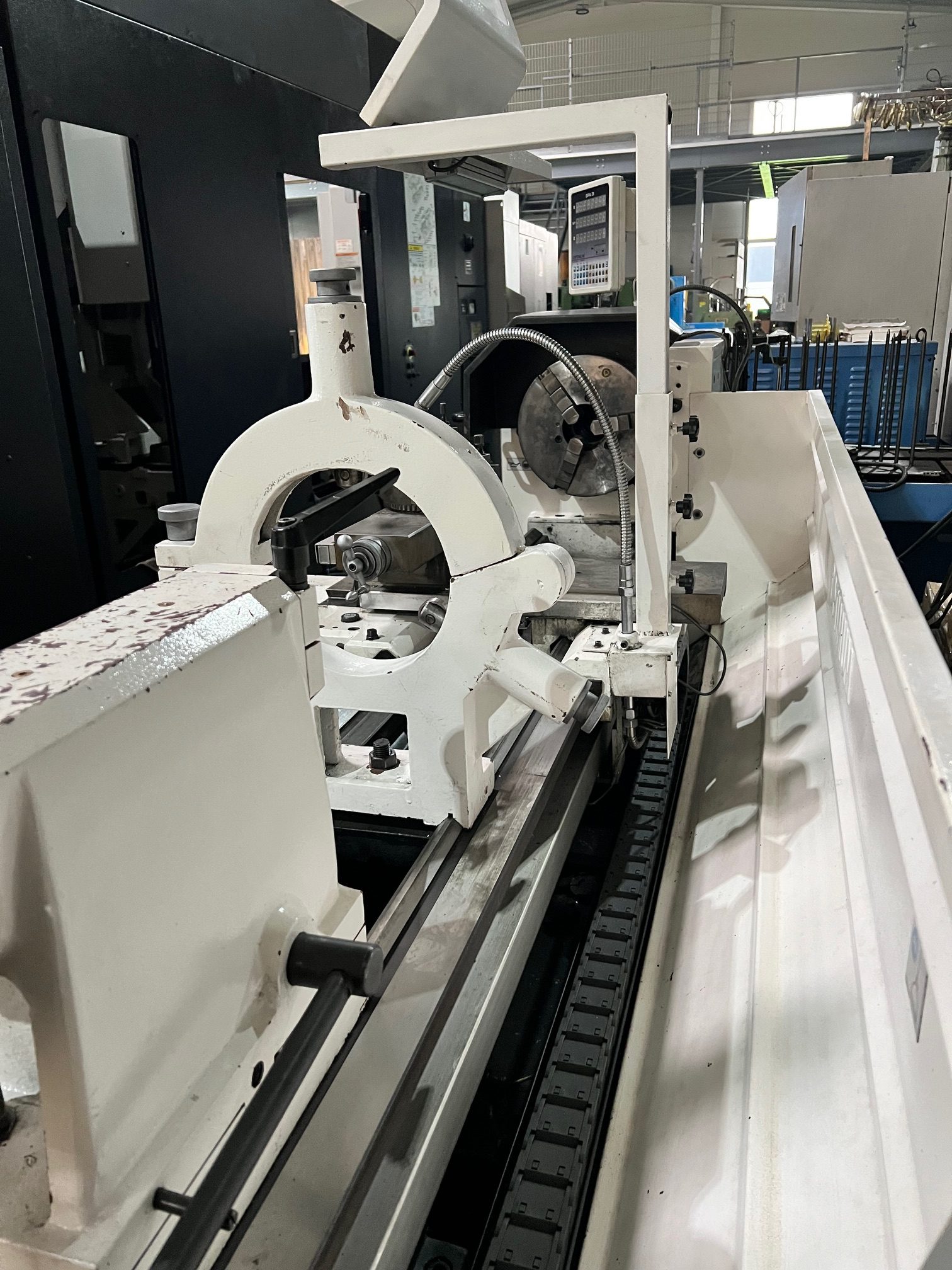

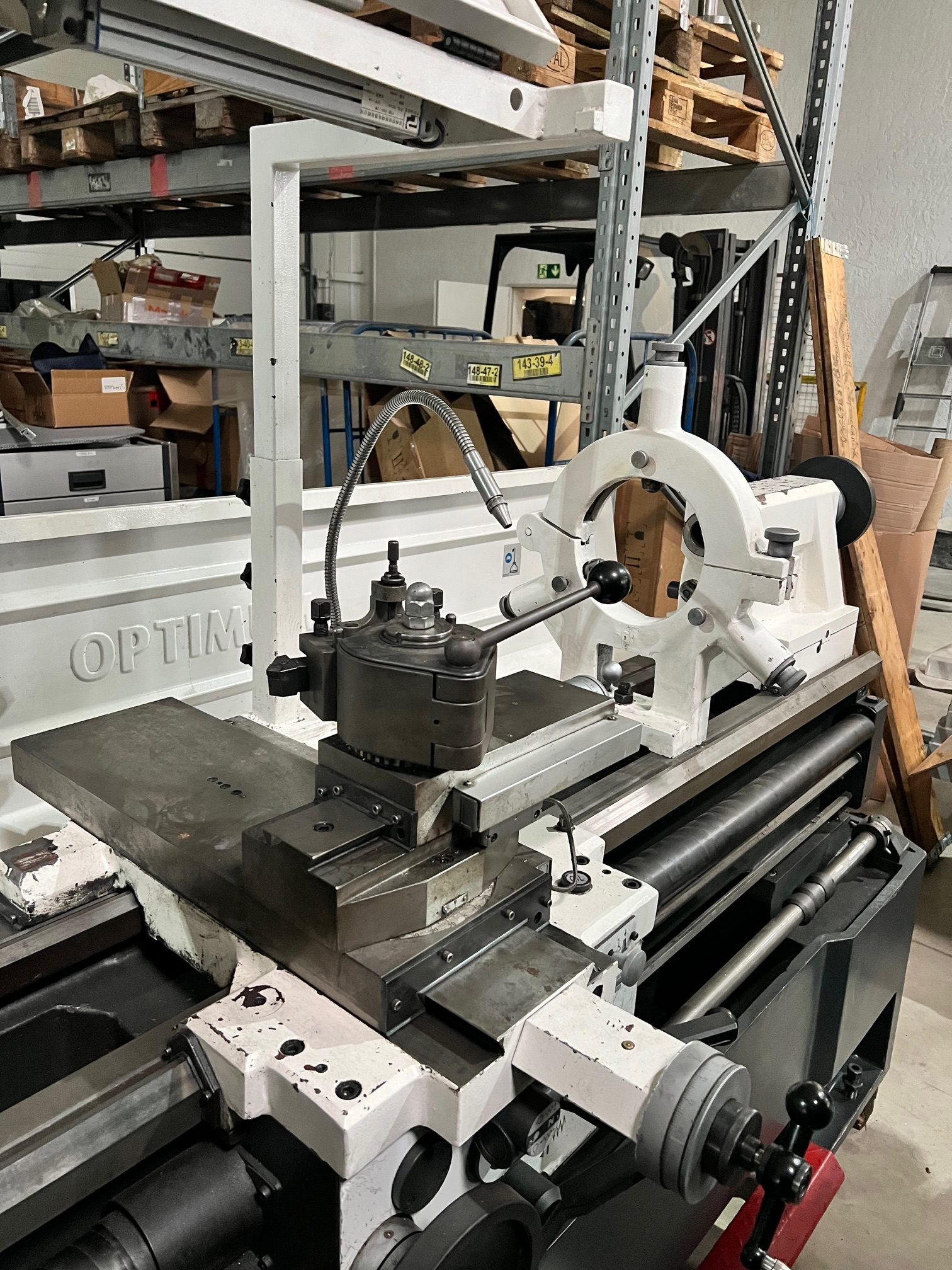

Konventionelle Drehmaschine von Optimum aus dem Jahr 2015 mit 1.420 mm
Spitzenweite und 560 mm Umlaufdurchmesser über dem Bettschlitten.

Der Hauptantrieb leistet 7,5 kW bei Drehzahlen bis 1.600 U/min. Zur Ausstattung
gehören Dreibackenfutter, feststehende Lünette, Vierfach-Werkzeughalter,
Digitalanzeige und Kühlmitteleinrichtung.

Eine gepflegte Maschine für Einzelteile, Reparaturarbeiten und die
Musterfertigung. Lieferung bieten wir auf Wunsch an.

Konventionelle Drehmaschinen

VDF Boehringer DM550

Technische Daten

Ausstattung

• Dreibackenfutter
• Feststehende Lünette
• Vierfach-Werkzeughalter
• Reitstock
• Kühlmitteleinrichtung

Beschreibung

Schwere konventionelle Drehmaschine von VDF Boehringer aus Göppingen, Baujahr
1976, mit einem Umlaufdurchmesser von rund 550 mm über Bett und 18,5 kW
Antriebsleistung.

Die Maschine ist ihrem Alter entsprechend. Sie wurde von uns nicht geprüft und
wird im aktuellen Zustand verkauft.

Lieferung bieten wir auf Wunsch an.

Konventionelle Drehmaschinen

Yamazaki/Mazak REX 610x1500

Technische Daten

Ausstattung

• Dreibackenfutter
• Reitstock
• Schutzgitter hinter dem Arbeitsbereich

Beschreibung

Schwere konventionelle Drehmaschine von Yamazaki/Mazak, Modell REX 610×1500,
für große und lange Werkstücke: 610 mm Drehdurchmesser über Bett bei 1.500 mm
Spitzenweite.

Die Maschine ist ihrem Alter entsprechend. Sie wurde von uns nicht geprüft und
wird im aktuellen Zustand verkauft.

Lieferung bieten wir auf Wunsch an.

Kompressoren

Kaeser AIRCENTER SM 13

Technische Daten

Ausstattung

• Integrierter Kältetrockner Kaeser TA 8
• Integrierter Druckluftbehälter
• Sigma Profil Verdichterblock
• Steuerung mit Display, Anzeige von Betriebs- und Laststunden
• Typenschilder von Kompressor, Kältetrockner und Behälter vorhanden
• Optional: Druckluftbehälter OKS 500 l, Baujahr 2022, max. 11 bar

Beschreibung

Kompakte Kaeser Aircenter-Station aus dem Jahr 2021: Schraubenkompressor,
Kältetrockner und Druckluftbehälter stehen zusammen in einem Gehäuse — eine
fertige Druckluftversorgung, die nur noch angeschlossen werden muss.

Der Verdichter mit Sigma Profil leistet 7,5 kW bei einem maximalen
Betriebsüberdruck von 11 bar und läuft am 400-Volt-Drehstromnetz. Der
Kältetrockner Kaeser TA 8 stammt aus dem Jahr 2014.

Der Zähler der Steuerung stand zuletzt bei 5.780 Betriebsstunden, davon 4.050
Stunden unter Last. Auf Wunsch liefern wir zusätzlich einen stehenden
500-Liter-Druckluftbehälter aus dem Jahr 2022 dazu.

Lieferung und Inbetriebnahme bieten wir auf Wunsch an.

Kompressoren

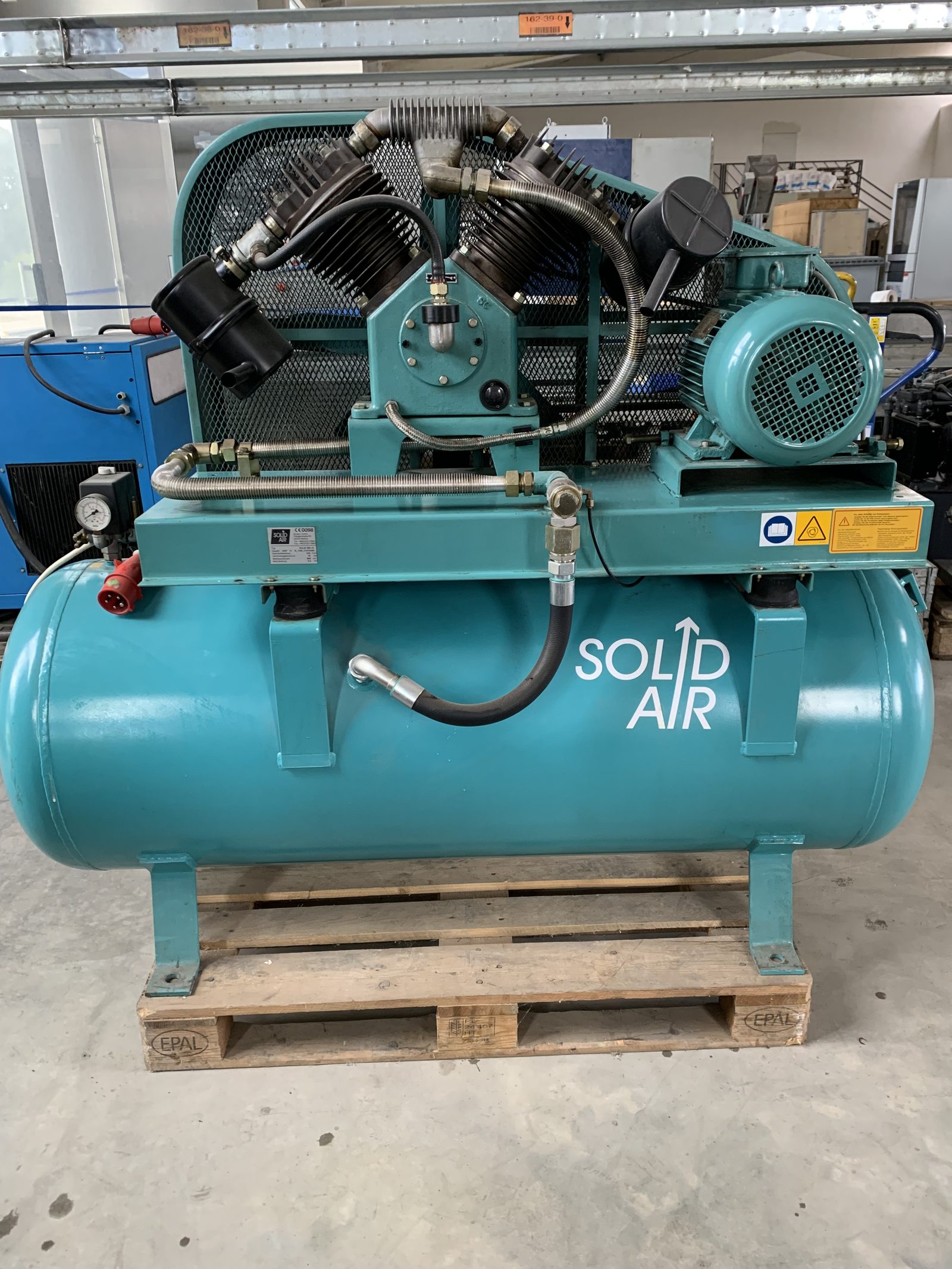

Solid Air SOLID 950-10

Technische Daten

Ausstattung

• Liegender Druckluftbehälter 500 l von OKS Otto Klein
• Druckschalter mit Manometer
• Riemenschutz mit Lüfterrad
• Typenschilder von Anlage, Aggregat und Behälter vorhanden

Beschreibung

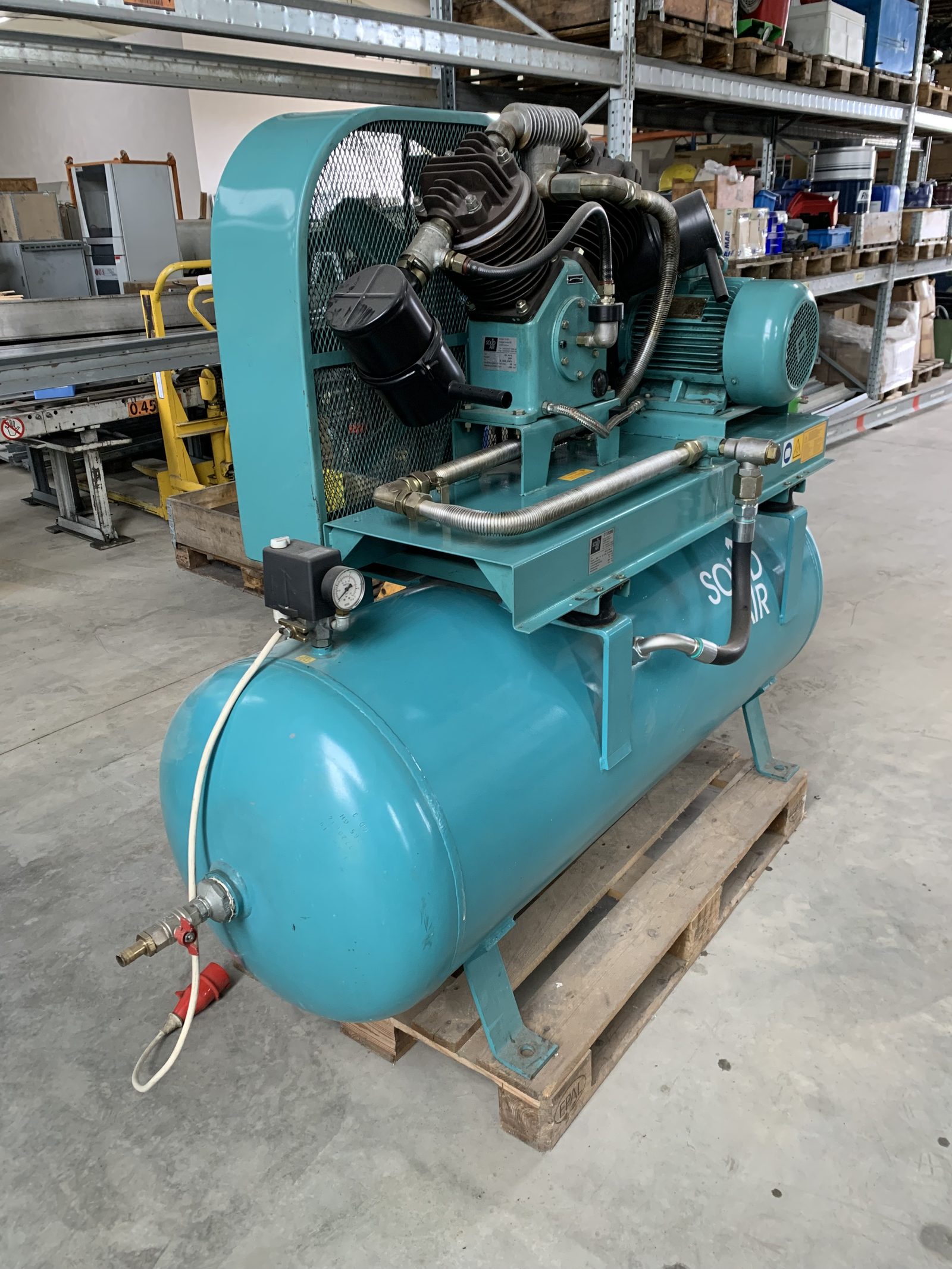

Stationärer 2-Zylinder-Kolbenkompressor von Solid Air auf einem liegenden
500-Liter-Druckluftbehälter.

Der Verdichter leistet 916 Liter pro Minute bei einem Verdichtungsenddruck von
10 bar, angetrieben von einem 5,5-kW-Motor über Keilriemen. Erstinbetriebnahme
2007, Behälter aus demselben Jahr.

Die Anlage war bei ihrem Vorbesitzer ausschließlich als Notfallanlage im
Einsatz und hat entsprechend geringe Laufzeit. Sie ist voll funktionsfähig.
Lieferung bieten wir auf Wunsch an.

Kompressoren

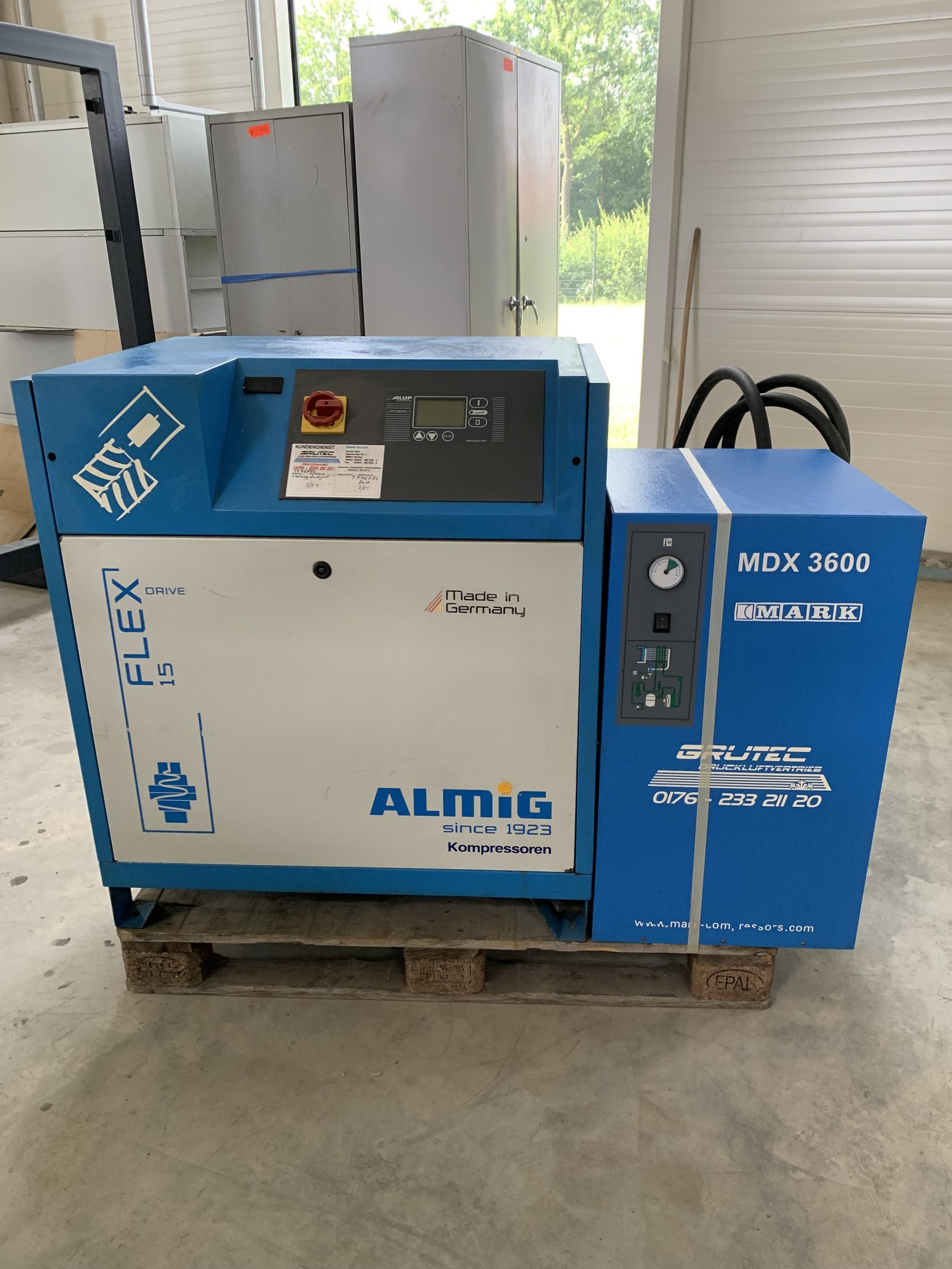

ALMiG FLEX 15 Drive

Technische Daten

Ausstattung

• Kältetrockner MARK MDX 3600 (Baujahr 2011)
• Drehzahlgeregelter Antrieb
• Steuerung Air Control 2 mit Display
• Hauptschalter am Bedienfeld
• Schallgedämmte Verkleidung mit Filtermatte

Beschreibung

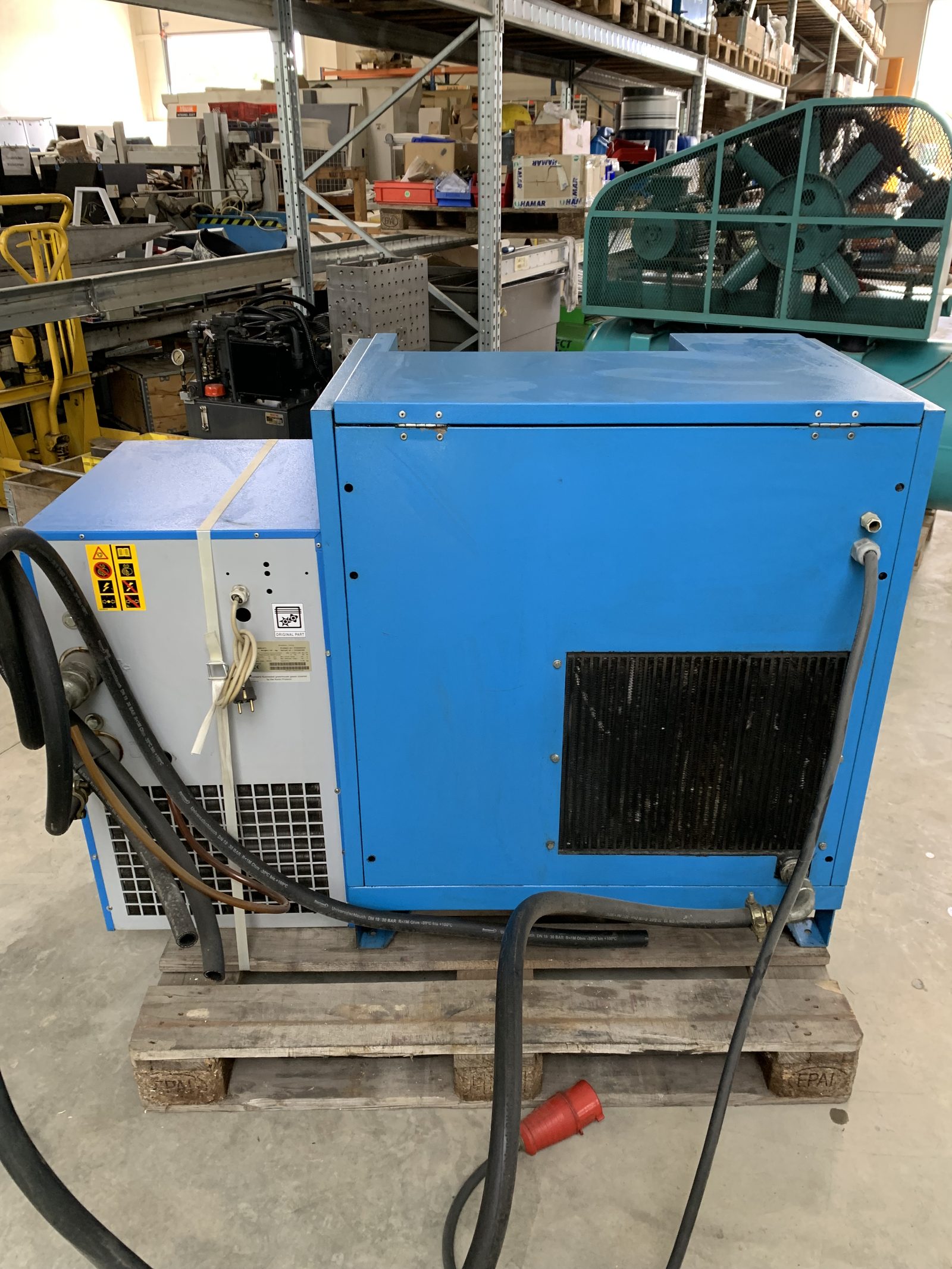

Drehzahlgeregelter Schraubenkompressor mit 15 kW Motorleistung, komplett mit
nachgeschaltetem Kältetrockner MARK MDX 3600 aus dem Jahr 2011.

Der Volumenstrom lässt sich zwischen 0,39 und 2,18 m³/min regeln, der Enddruck
liegt zwischen 5 und 13 bar — die Maschine passt ihre Drehzahl also dem

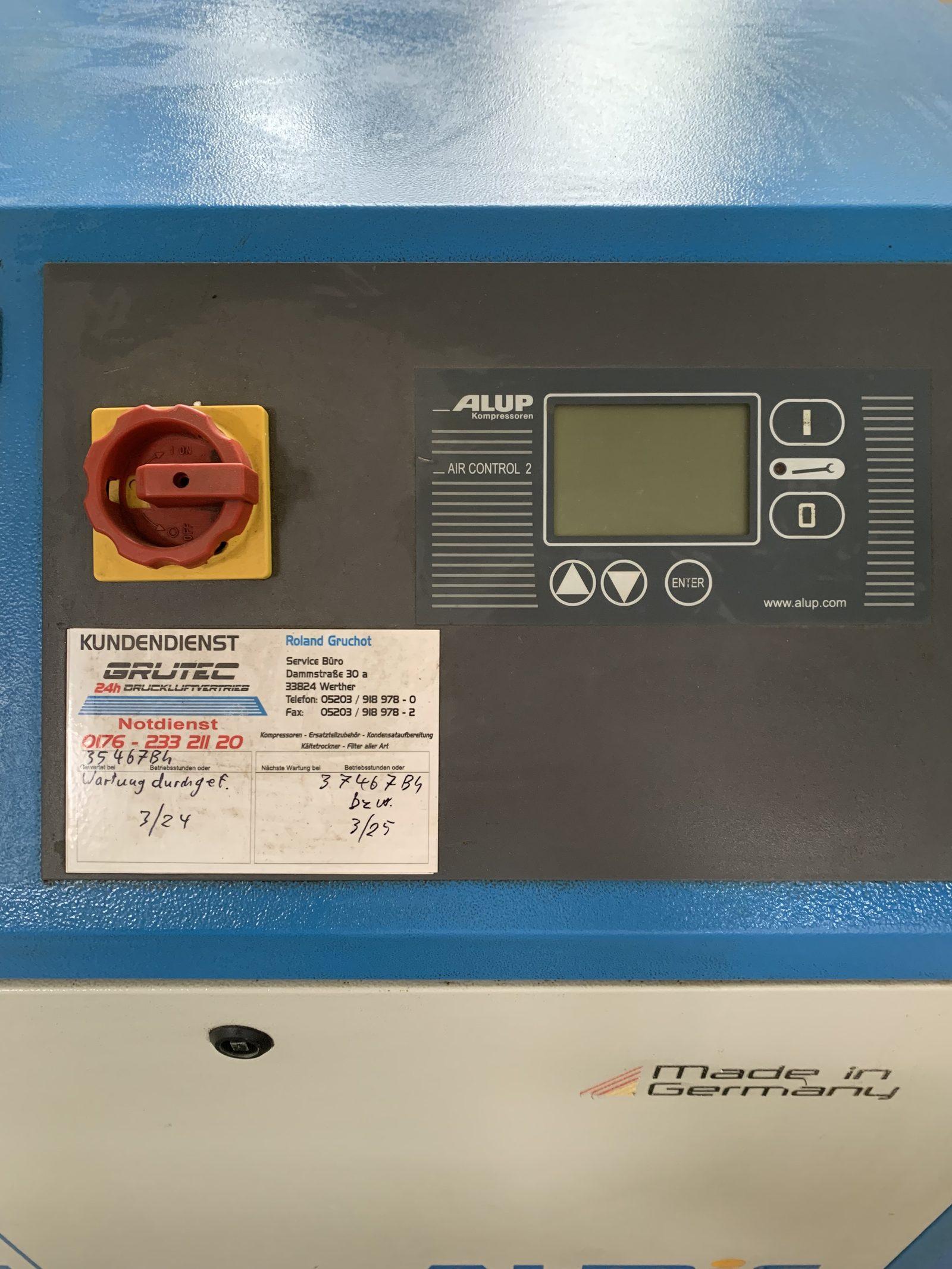

tatsächlichen Luftbedarf an. Bedient wird sie über die Steuerung Air Control 2
mit Display.

Erstinbetriebnahme 2004, rund 35.000 Betriebsstunden. Voll funktionsfähig.
Lieferung bieten wir auf Wunsch an.

Bandsägen

KASTO SBA 280 AU

Technische Daten

Ausstattung

• Steuerung KASTO CompactControl mit Display und Zehnertastatur
• Stufenlos regelbare Schnittgeschwindigkeit
• Kühlmitteleinrichtung
• Späneförderer
• Materialzuführung mit Rollenbahn
• Zwei Sägebänder liegen bei
• Optional: Förderband in 310 cm oder 420 cm Länge

Beschreibung

Vollautomatischer Horizontal-Bandsägeautomat von KASTO für den Trennschnitt von
Voll- und Profilmaterial bis 280 mm.

Die Schnittgeschwindigkeit lässt sich stufenlos zwischen 17 und 90 m/min
einstellen, der Vorschub arbeitet mit 600 mm einfach und bis 5.400 mm mehrfach
bei einer kleinsten Reststücklänge von 30 mm. Bedient wird die Maschine über die
KASTO CompactControl, in der sich Schnittlängen und Stückzahlen hinterlegen
lassen.

Kühlmitteleinrichtung und Späneförderer gehören dazu, zwei Sägebänder liegen
bei. Ein Förderband in 310 cm oder 420 cm Länge ist auf Wunsch erhältlich.

Lieferung und Inbetriebnahme bieten wir auf Wunsch an.

Bandsägen

KASTO twin AE 3

Technische Daten

Ausstattung

• KASTO Steuerung mit Display und Zehnertastatur
• Materialzuführung mit Rollenbahn
• Zwei Abführrollenbahnen à ca. 1.000 mm
• Kühlmitteleinrichtung
• Ca. 8 Ersatzsägebänder gehören dazu
• Optional: Förderband in 310 cm oder 420 cm Länge

Beschreibung

Horizontal-Bandsägemaschine von KASTO aus dem Jahr 2004 für den Trennschnitt von
Voll- und Profilmaterial.

Gespannt wird Material bis rund 250 mm Breite und 200 mm Höhe. Die Zuführung
misst etwa 2.200 mm, hinter der Säge stehen zwei Abführrollenbahnen mit
zusammen rund 4.000 mm Länge. Bedient wird die Maschine über die KASTO-Steuerung
mit Display.

Rund acht Ersatzsägebänder gehören zum Lieferumfang. Ein Förderband in 310 cm
oder 420 cm Länge ist auf Wunsch erhältlich.

Lieferung und Inbetriebnahme bieten wir auf Wunsch an.
